Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712 (4 / 6 paso)

Paso 4: Descargar archivos biblioteca y programa Sketch Arduino IDE y prueba inicial

1. usted necesitará instalar la biblioteca de filtros en el IDE de Arduino. Instrucciones generales de cómo instalar las bibliotecas están aquí . Puede obtener la biblioteca de filtros de aquí.

2. descargar AC_Sensor_Example. Ino bosqueje a la salida del sensor de CA de prueba.

3. Enchufe el sensor a una regleta AC y conecte una carga AC como una lámpara a la toma de AC, como se muestra en la foto.

Como un recordatorio -

PRECAUCIÓN - usted estará trabajando con corriente doméstica que puede ser mortal si se manipula incorrectamente.

4. conectar el Arduino a tu ordenador y subir el AC_Sensor_Example. bosquejo de Ino , y luego abrir el Monitor Serial IDE, velocidad de ajuste a 57600.

6. sin encender cualquier carga AC, la salida de la ventana de monitor serial debería ser similar a la foto. La lectura de amperios debe ser alrededor de 0.03 a 0.05 que es bastante cerca del valor ideal amps 0.0.

7. intente aumentar la CA de la carga - el Ardunio Sensor amperios medidos deben ir para arriba con el aumento de carga hasta el límite máximo del sensor de 5 amperios.

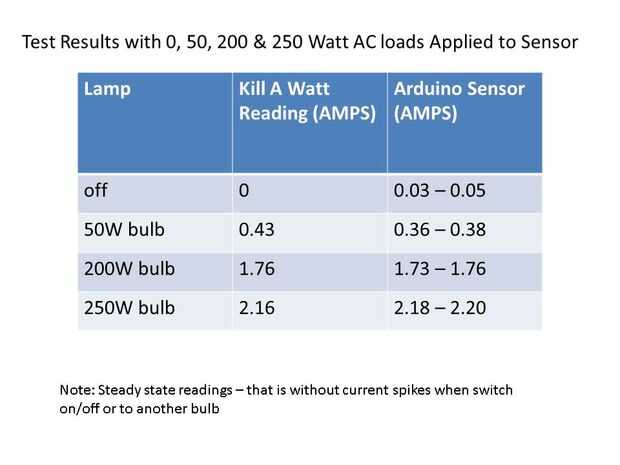

8. he probado con una bombilla de 50/200/250 vatios de 3 vías. También he añadido un medidor Kill-A-vatios para obtener las lecturas de corriente AC de ella - vea la tabla de resultados.
