Simplificado de medición de corriente CA Arduino usando el Sensor de efecto Hall ACS712 (5 / 6 paso)

Paso 5: Montaje Final

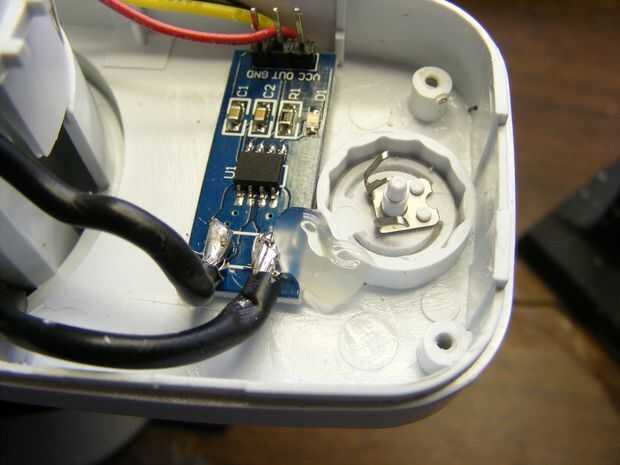

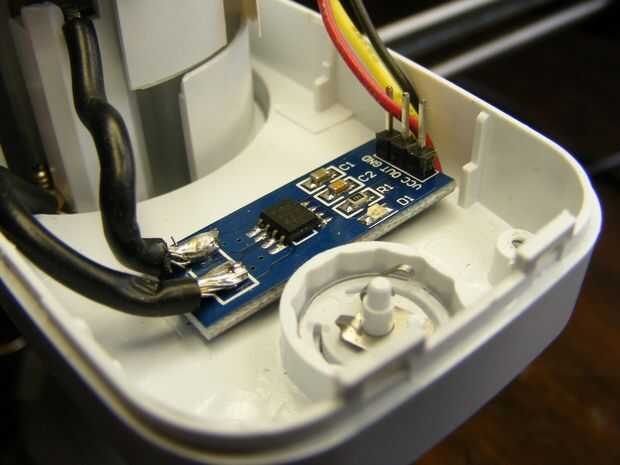

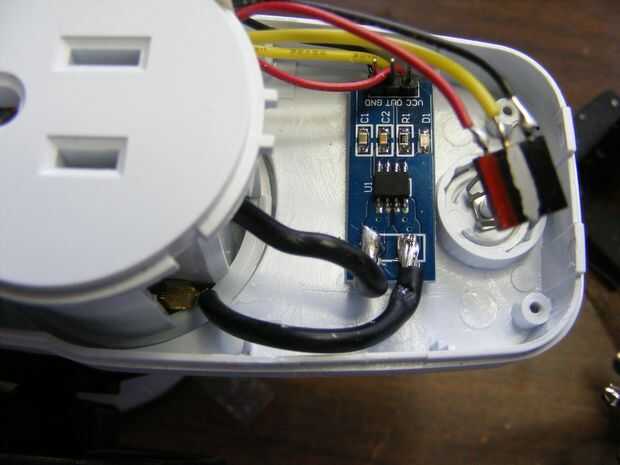

1. para crear una conexión más permanente, el soldado el borne de tornillo y luego soldar los cables de AC directamente a la Junta. También 3 cables cortos en la parte inferior del conector de 3 pines de la Junta de la soldadura, soldar el otro extremo de estos 3 cables a un conector hembra de 3 pines. Asegure el tablero en su lugar con pegamento caliente. Código de color del conector.

2. usando una Dremel u otra herramienta similar para cortar una ranura pequeña (ver foto) en la cubierta superior del receptor remoto inalámbrico.

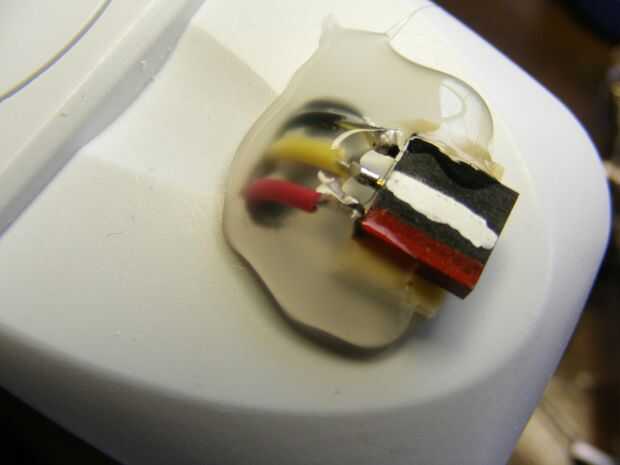

3. conectador de perno ruta 3 femenino a través de la ranura de la cubierta, vuelva a colocar la tapa con los tornillos originales del tri-lóbulo y fije el conector en su lugar con pegamento caliente.

4. eso de haya terminado.

Disfrutar de
