Paso 2: Crear planos 2D y 3D para la colocación
Como estudiante de automotriz tengo algo de experiencia con el modelado con Autodesk Inventor ©. Se trata de un programa común usado para hacer dibujos 2D como 3D. Esto viene bien porque los dibujos 2D y 3D son necesarios para hacer lasercut 2D y 3D objetos impresos.
En Autodesk Inventor © es posible exportar planos 2D de dibujos 3D. La otra manera alrededor no es fácil, por eso es más fácil hacer los dibujos 3D primera. Todos los dibujos están incluidos, así que si eres perezoso y no quieres dibujarlos usted mismo, puede descargar y usar de inmediato.
Utilicé el siguiente orden para hacer los dibujos en 3D. Esto no significa que debe seguir este orden a ti mismo pero encontré esto la manera más fácil de asegurarse de que todo se forma y apariencia un poco en escala:
-Al principio hice el pistón. Como todo no es a escala pero una versión simplificada de la oferta real. El pistón es de 50 mm de diámetro y 35 mm de alto. La parte superior es plana que facilita a 3D impresión. O bien la impresora necesita usar material de apoyo que quería evitar. Un agujero de 10 mm de lado a otro se hace para poner una clavija que conecta el pistón con un brazo de pistón. Usted podría hacer este agujero de cualquier tamaño que desee, yo he elegido 10 mm como un tubo de aluminio se puede comprar en su tienda local de hardware/DIY.
-A continuación el cilindro se dibuja en 3D. Para asegurarse de que el pistón puede moverse libremente dentro del cilindro, el interior diámetro del cilindro se fija a 50,2 mm. Esto es 0,2 mm más ancha que el pistón sí mismo que debe ser suficiente. El diámetro exterior puede hacer cualquier tamaño que usted quiera pero recomiendo que sea lo suficientemente grande como para dar fuerza. Hice la pared de 10 mm de espesor. En la parte inferior hice el diámetro externo un poco más pequeño para que esto se ajusta a la carcasa. La altura total del cilindro es de 80 mm, que es determinada por la longitud de la carrera del pistón. El recorrido es de 40 mm que significa que el cilindro tiene que ser por lo menos 75 mm para asegurarse de que el pistón puede moverse completamente dentro del cilindro.
-El siguiente es el cigüeñal. Esta es la parte asimétrica que determina la longitud de la carrera. La parte inferior es un semicírculo que se puede hacer tan grande como quieras. Hice 60 mm de diámetro, a causa de su aspecto en comparación con el resto. En el lado opuesto de su punto central se realiza un orificio de 5 mm para el perno que conecta el cigüeñal con el brazo de pistón. Una vez más, usted puede hacer este cualquier tamaño que desee. He utilizado 5 mm porque tenía el perno y el rodamiento ya puesta alrededor. La distancia entre este orificio y el punto central es 20 m m, que da un recorrido total de 40 mm. El punto central va a ser presión montada sobre el eje motor que es bastante preciso. Practicar es necesario para que funcione ya que es depende del tipo de motor y láser cortador de que usa.
-Entonces el brazo del pistón se hace en un plano 3D. Para determinar su tamaño he hecho un montaje en Inventor © en el que coloqué los componentes ya creados en los lugares correctos. El tamaño total del brazo es de 85 mm de largo y 32 mm de ancho. La distancia entre los orificios para el rodamiento de bolitas y la pluma en el pistón es de 65 mm. Estas son dimensiones para evitar partes golpeando unos a otros como el cigüeñal y el pistón. En la parte superior se hace un agujero de 10 mm donde en la parte inferior un 15,9 mm agujero se hace. Hice este 15,9 mm porque tenía un cojinete de bolas de 16 mm colocación alrededor que podía usar. No es necesario para utilizar un cojinete de bolas pero pensé que sería un extra poco agradable.
-Las piezas siguientes son las piezas de la vivienda. En primer lugar quería hacer una carcasa casi cerrada con la impresora 3D que es una versión escalada de un motor real. Pero hizo mucho más simple y más abierto para mostrar el movimiento. En la parte superior de la carcasa que dibujé una pieza gruesa plana 5 mm con un agujero para cilindro. En los lados hice un rompecabezas como conexión para las partes laterales de la carcasa. Va a ser hecho de acrílico blanco 5 mm esmerilado.
-Las partes laterales también son 5 mm de grosor y están muy abiertas a mostrar lo más posible de las piezas móviles dentro. En los lados superiores de las paredes laterales están también rompecabezas como las conexiones que son presión en la parte superior. La altura total de las paredes son de 70 mm que es lo suficientemente grande como para asegurarse de que las partes móviles no toquen nada. En las paredes son unas ranuras que se hacen para conectar el motormount a estas paredes. La ubicación de estas ranuras depende del tipo de motor que utilizas para el cigüeñal. Más importante es la longitud del eje del motor. La punta no debe ir más allá del del cigüeñal o bien este eje bloqueará el brazo de pistón se mueva.
-La siguiente parte para dibujar es el montaje del motor. Esta es una pieza bastante simple que es de 90 mm de ancho y 45 mm de alto. A ambos lados hay rompecabezas como las características que se corresponden a las ranuras de partes laterales de la carcasa. Los orificios depende del tipo de motor que vas a utilizar. En mi motormount son cuatro agujeros, tres para los tornillos de montaje y otro para el motorshaft.
-Las últimas partes para dibujar son las aletas de refrigeración. Mi intención era acrílico transparente uso (semi) así que cuando un LED u otra fuente de luz se pone detrás de él, se enciende muy bien alrededor del cilindro. El diámetro exterior puede hacerse por la opción. El interior diámetro debe ser igual a la parte exterior del cilindro cuando estas aletas se van a encolar. Decidí hacerlos algo menor para ellos agradable y apretado alrededor del cilindro para que no se necesita pegamento. Las dimensiones que elegi para el interior diámetro es 69,8 mm y los diámetros exteriores son 100, 110 y 120 mm de (3 x).

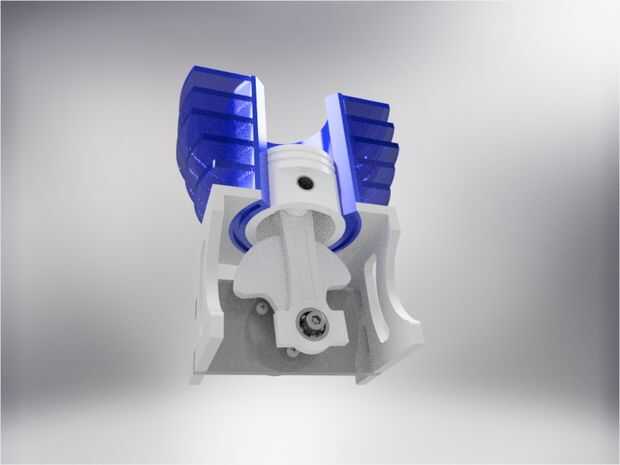

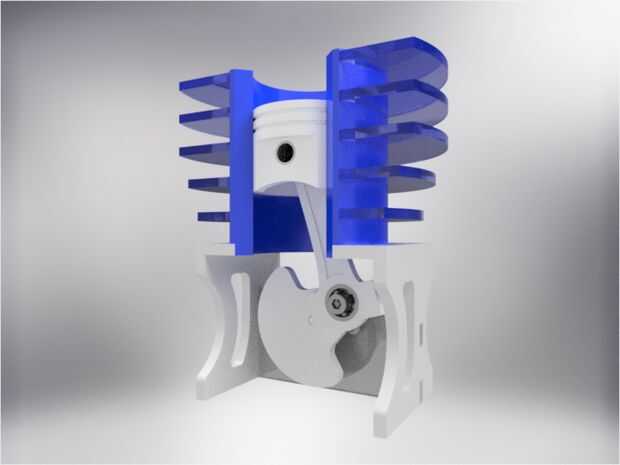

(-Sólo para fines ilustrativos también hizo un dibujo del motor 3D. Para mostrar cómo todo sería igual y para el montaje digital del objeto completo. Este dibujo en 3D también está incluido)
