Paso 2:4-32 conversión imagen plana a la superficie en Rhino 3D

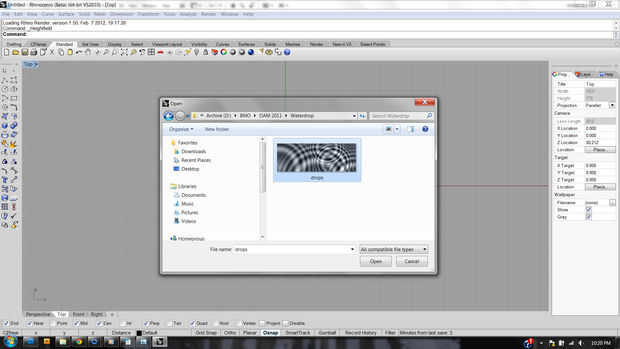

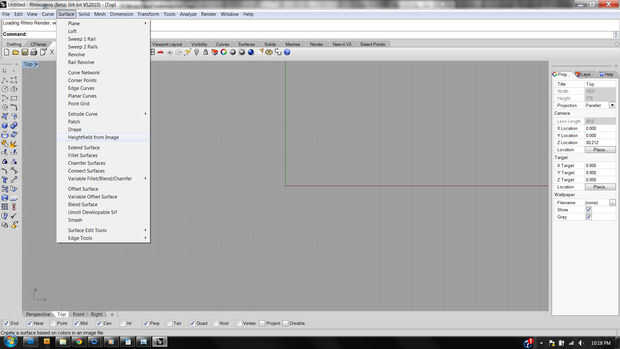

Paso 25: Ir a la superficie > Heightfield de imagen. Desplácese hasta la imagen guardada en el paso 23 y selecto.

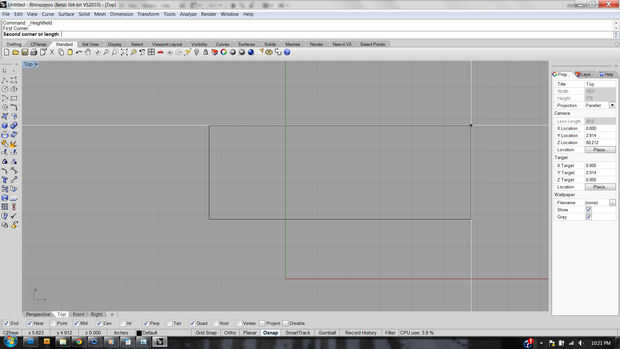

Paso 26: En la vista superior, la ubicación de la esquina de inicio de entrada y tipo 12" para la longitud del lado. Es arbitraria, ya que podemos escalar más adelante.

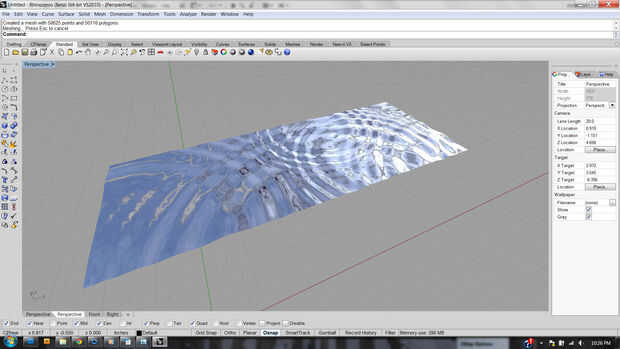

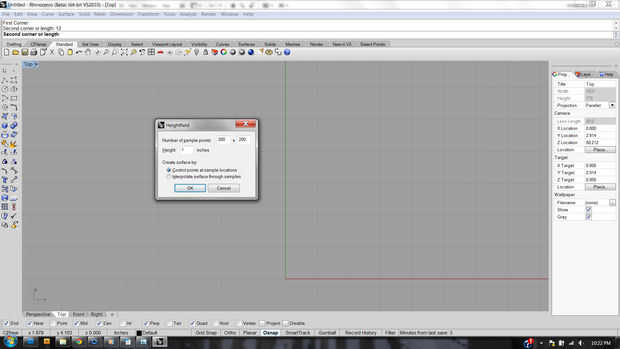

Paso 27: En el cuadro de diálogo Heightfield escriba por lo menos 200 X 200 puntos de muestra y 1 para la profundidad.

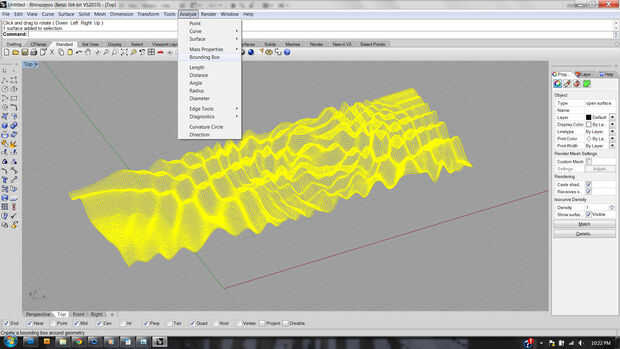

Paso 28: Seleccione la superficie resultante e ir a Analyze > caja y pulse Entrar. Esto dibujará una caja alrededor de los puntos más lejos de la superficie creada.

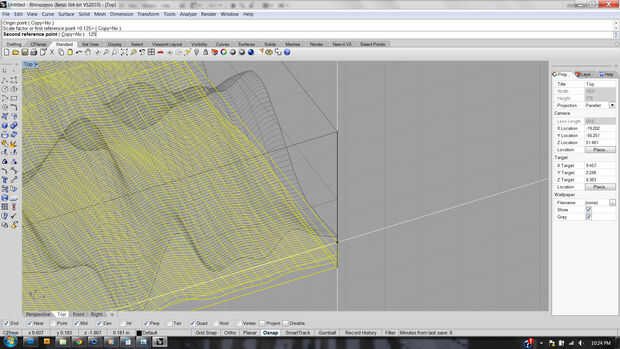

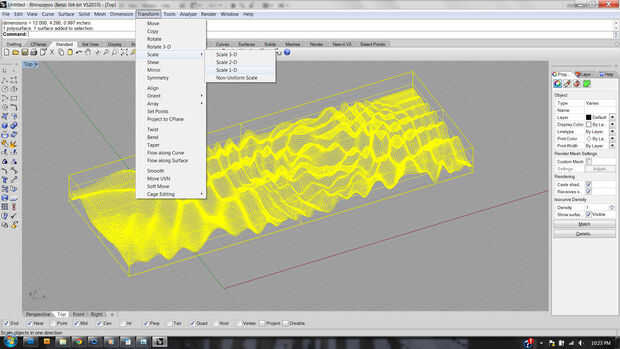

Paso 30: Utiliza este recuadro, usaremos transformar > escala > 1D para hacer la altura vertical de las olas más apropiado de la escala. Elegí a una profundidad de 1/8".

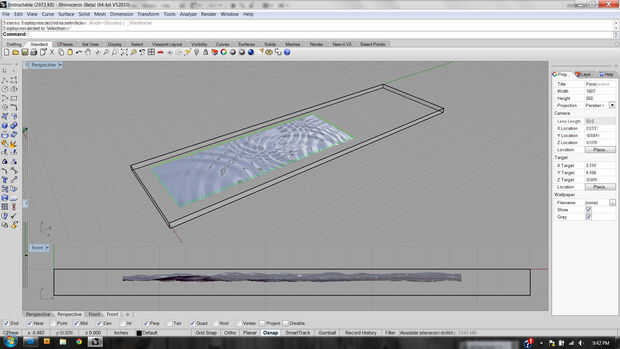

Paso 31: Dibujar la acción (lo se muele de) con la cara superior de la parte inferior izquierda en 0,0,0 y coloque su ondulada superficie dentro de la población.
Paso 32: Dibujar un rectángulo en la parte superior de la población que representa donde usted quiere cortar el pedazo hacia fuera cuando se realiza haciendo la superficie.
Estamos terminado de definir el CAD archivo para el procesamiento de las CAM. Hemos definido nuestra acción, posicionados en relación con el origen y coloca la geometría dentro de la población. En los próximos pasos serán coreografiar los movimientos de la máquina que transferirán a nuestro diseño de Bits a átomos de...
