Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (10 / 22 paso)

Paso 10: Modificar la simulación de Multisim

Tendremos en cuenta el voltaje de entrada variable y voltaje en gráfico de LabVIEW para realizar la simulación de la salida.

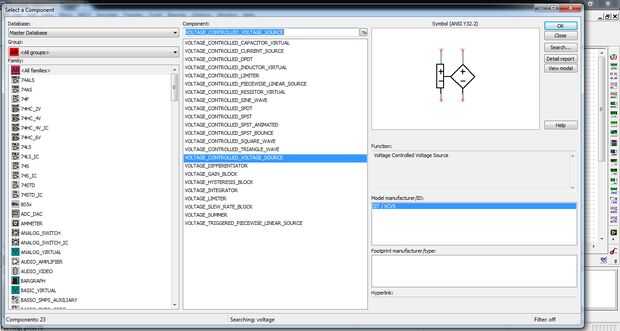

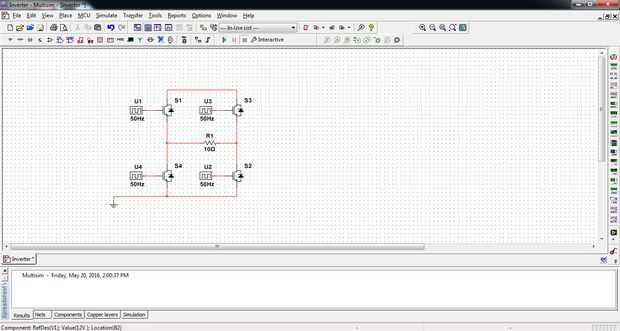

Borrar el DC_Power en Multisim y sustituir por "Voltage_Controlled_Voltage_Source".

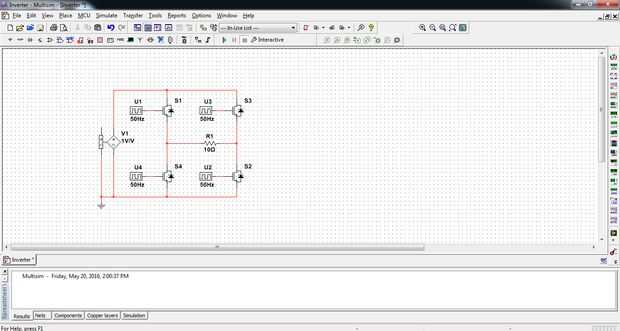

Conecte la conexión a tierra como se muestra.
