Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (11 / 22 paso)

Paso 11: Llega el "conector jerárquico"

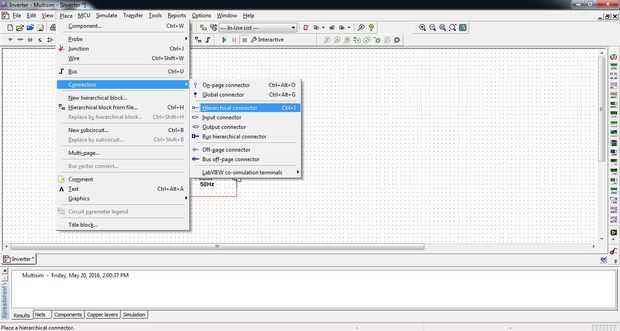

El bloque que realiza el intercambio de datos entre el Multisim y LabVIEW es el conector"jerárquico". Vaya a "Lugar", luego "Conectores" y "Conector jerárquica". Puede utilizar el atajo "Ctrl + I" también.

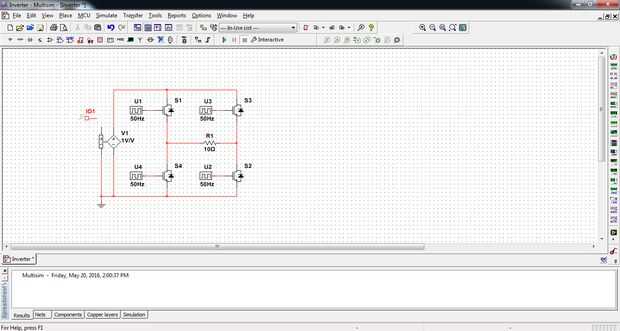

Como estamos usando voltaje de entrada voltaje de fuente y salida en resistencia como parámetros para la simulación de la cooperación, necesitamos varios conectores jerárquicos. Ver las fotos de las conexiones. Utilizamos tres conectores jerárquicos, uno en la entrada y dos a través de las resistencias. Complete las conexiones como se muestra en la imagen.
