Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (12 / 22 paso)

Paso 12: Configuración de los conectores jerárquicos

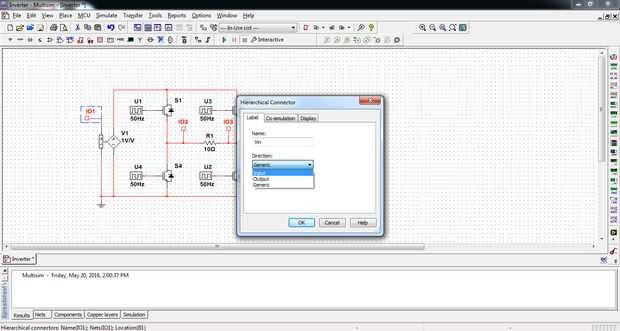

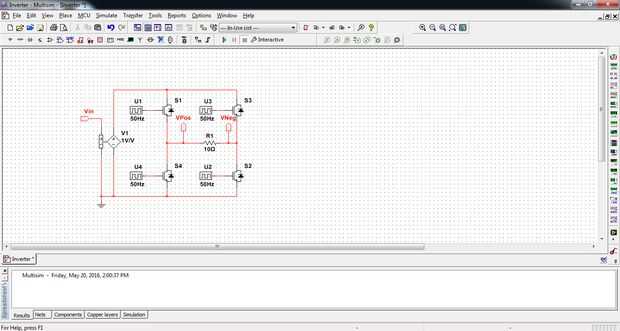

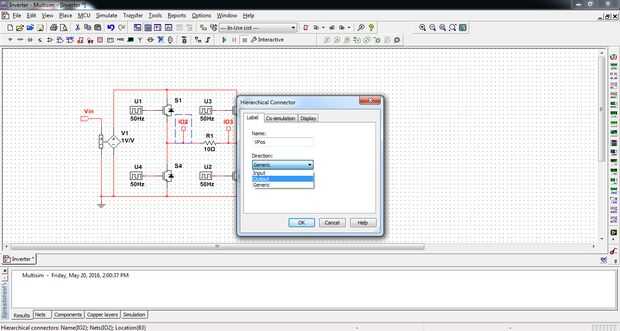

Como las conexiones ahora, pasemos a la configuración de los conectores. Tenemos que cambiar convenientemente. La dirección de la conexión jerárquica debe definirse como entrada o salida. El Voltage_Controlled_Voltage_Source es tipo de la entrada mientras que los otros dos conectores de salida tipo. Por favor refiérase a los cuadros.
