Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (13 / 22 paso)

Paso 13: Opciones adicionales para la medición de voltaje

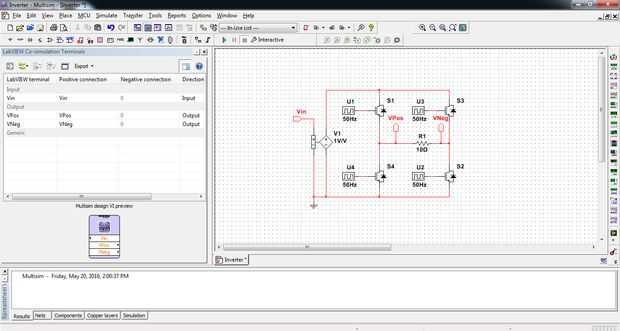

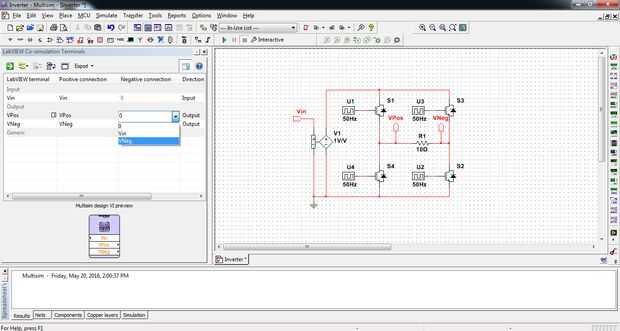

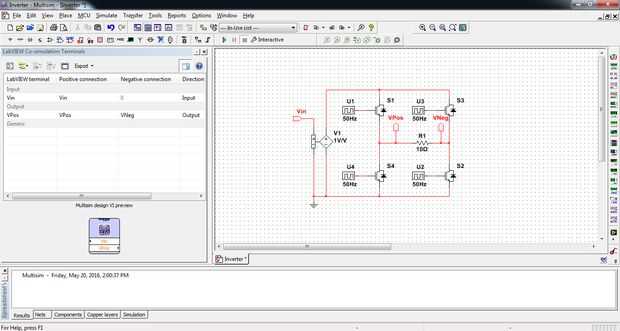

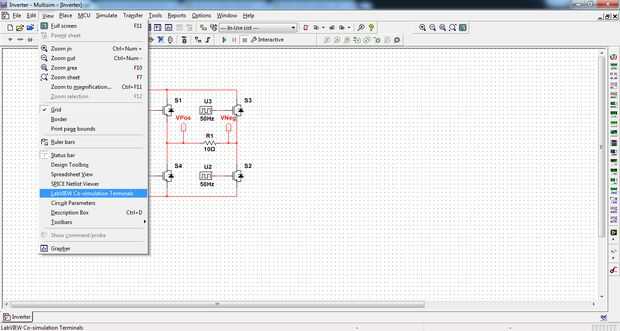

Tenemos que especificar que el VNeg jerárquica está el polo negativo del conector VPos. Ir a "Ver", luego "Terminales de la simulación de LabVIEW". Se abrirá una ventana. En la sección de salida de la ventana que tenemos que mencionar que el terminal VNeg es la conexión negativa de VPos. Debe seleccionar el VNeg en la columna de conexión negativa de fila de VPos. Tras la configuración, puede guardar y cierre el archivo. Asegúrese de que usted recuerde la ruta del archivo guardado. Prefiero guardar en escritorio.
