Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (15 / 22 paso)

Paso 15: Control y simulación de lazo

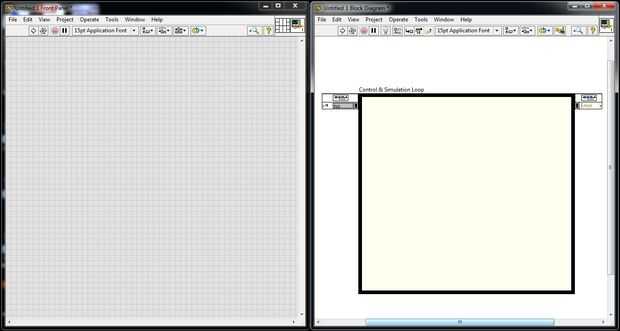

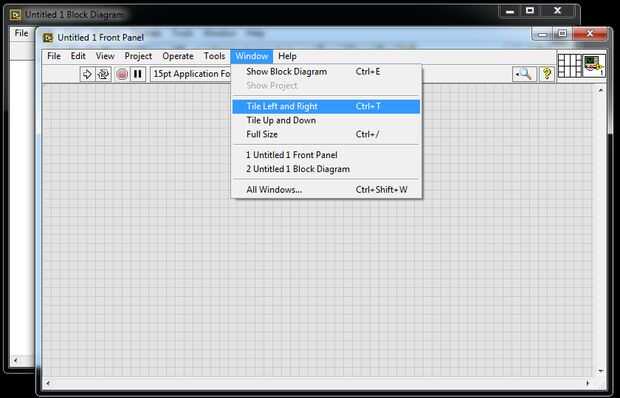

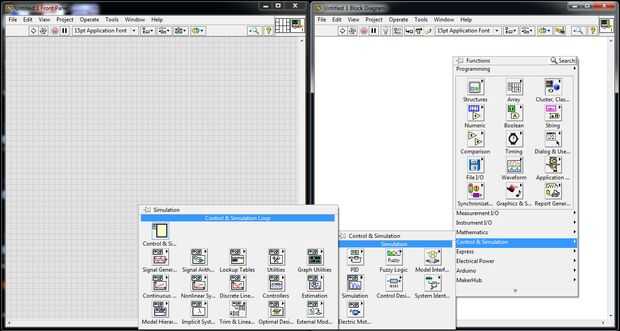

Antes de realizar la tarea es una buena idea dividir el Panel frontal y diagrama de bloques en dos mitades de la pantalla. Ir al menú "Ventana" y haga clic en "Azulejo de la izquierda y derecha". Esto dividirá el Panel frontal y diagrama de bloques en dos mitades. Ahora mueva el cursor a diagrama de bloque y haga clic derecho para obtener la lista de plataformas. Ir a "Control y simulación", luego "Simulación" y haga clic en el "lazo de Control y simulación". Arrastre a un tamaño más grande colocando en el diagrama de bloques.
