Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (16 / 22 paso)

Paso 16: Importar archivo de Multisim diseño

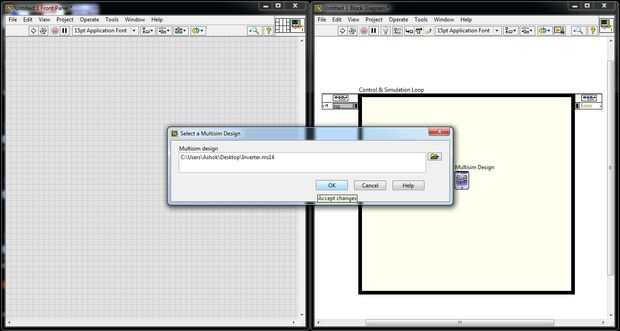

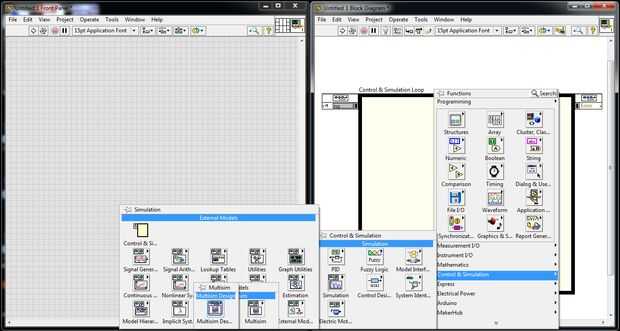

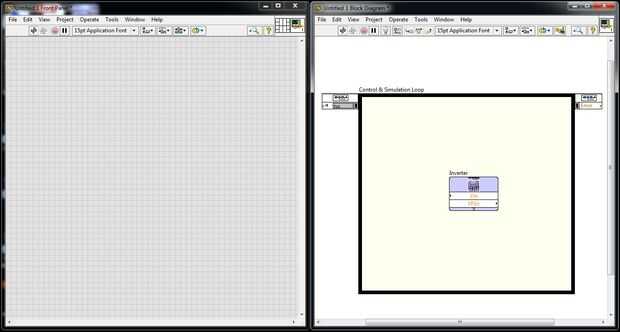

Tenemos que importar el archivo de diseño Multisim en el Control y el lazo de simulación. Vaya otra vez a las paletas en el diagrama de bloques por el camino "Control y simulación", luego "Simulación", luego "Modelos externos" y "Diseño Multisim". Luego te preguntará por la ruta del archivo. Espero que recuerdes el camino. Elegir la ruta de acceso y haga clic en Aceptar. Observará los nombres jerárquico conectores mostrados en el diseño de Multisim importado.
