Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (17 / 22 paso)

Paso 17: Control numérico para la entrada de voltaje

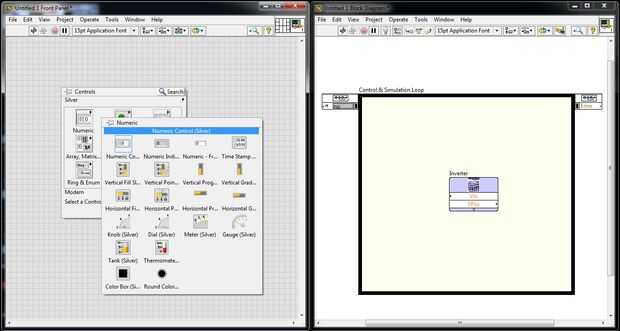

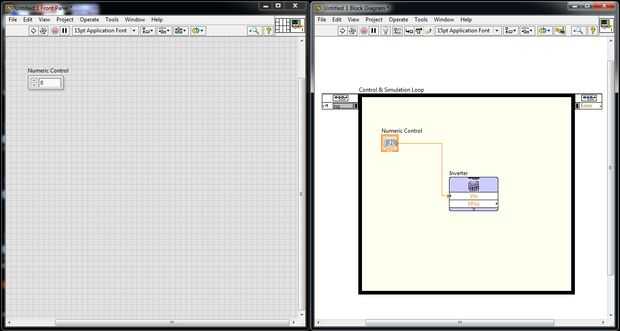

Ahora mueva el cursor sobre el Panel frontal y haga clic derecho para abrir las paletas. Ir a "Plata", luego "Numérico" y "Control numérico" como se muestra en la figura. Esto es donde nos entrará en la tensión de entrada. Completar la conexión en el diagrama de bloques también.
