Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (18 / 22 paso)

Paso 18: Salida gráfica y simulación de alto

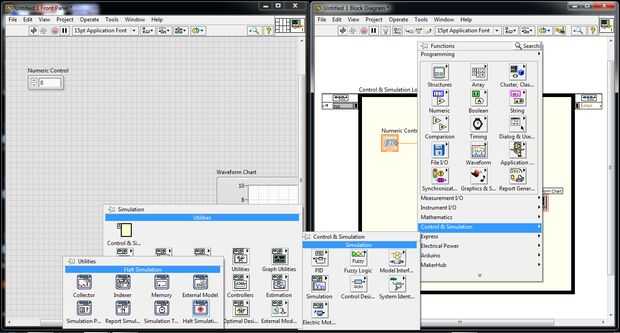

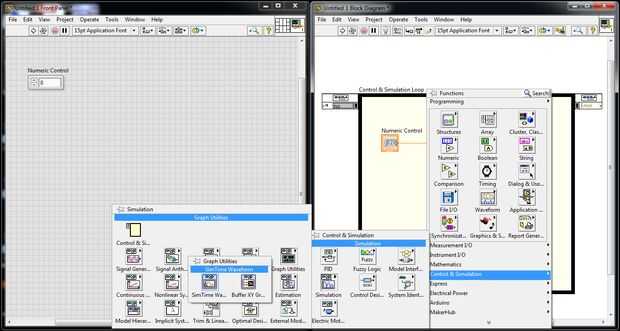

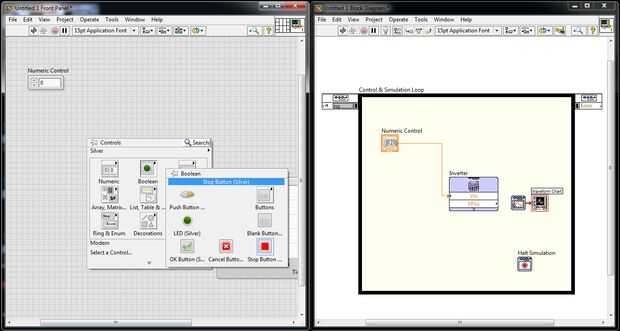

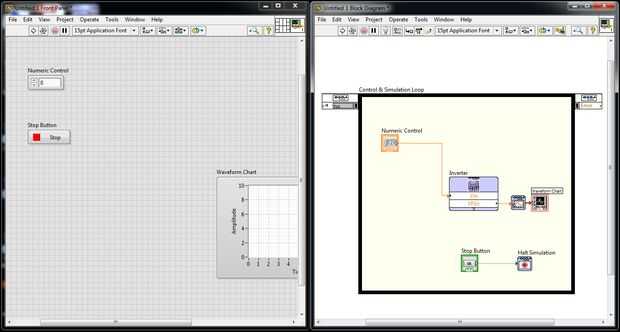

La entrada es sobre y ahora tenemos que añadir un gráfico en salida y una función de simulación de alto. Abra las paletas en diagrama de bloques. Ir a "Control y simulación", luego "Simulación", luego "Utilidades de gráfico" y seleccione "SimTime forma de onda". Una vez más seguir el mismo camino hasta la "Simulación" e ir a "Utilidades" y seleccione "Detener la simulación". Asegúrese de que colocar todos los bloques dentro del bucle y termine las conexiones como se muestra en las fotos.
