Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (20 / 22 paso)

Paso 20: Limpiar el diagrama de bloques

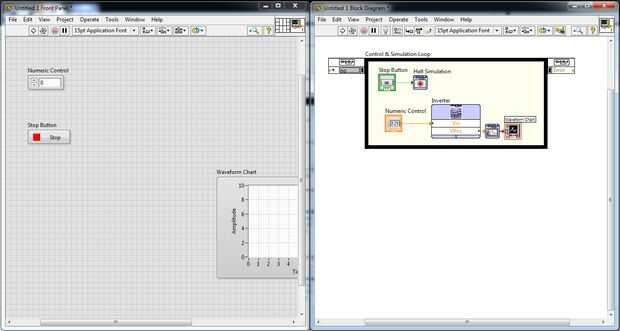

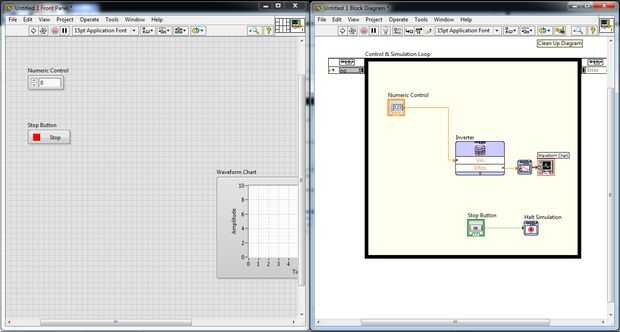

Este paso es opcional, sin embargo recomiendo llevar a cabo. Cuando se va por mucho más conexiones en el diagrama de bloques y bloques, parece descolocado. Para reorganizar los bloques, haga clic en el icono "Limpia diagrama de configuración" en la lista de la parte superior de los iconos, uno con un símbolo de la escoba. Las cosas se verán mejores ahora.
