Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (21 / 22 paso)

Paso 21: Re dimensionamiento el Panel en el frente y el ahorro

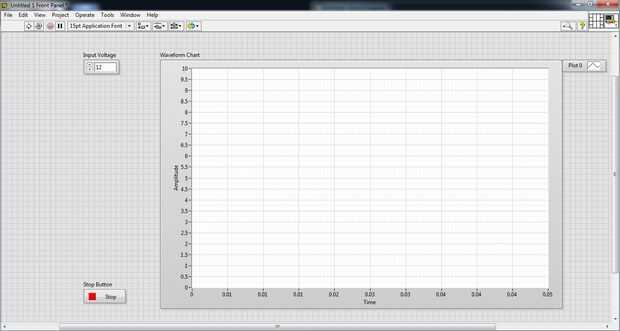

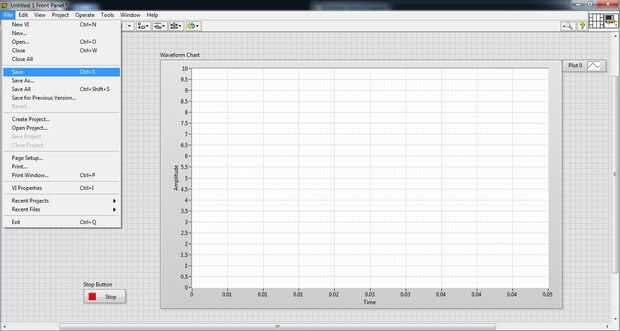

Ahora que el trabajo en diagrama de bloques, por completo la parte frontal de la pantalla y aumentar el tamaño del gráfico. Cambiar el límite de eje x de la gráfica como se muestra a 0,05. Guarde el archivo. Reorganizar los iconos como se muestra en las fotos. Entrar en la tensión de entrada 12.
