Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (22 / 22 paso)

Paso 22: Ejecutarlo!

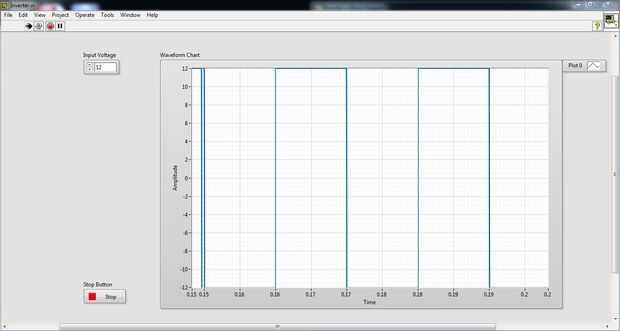

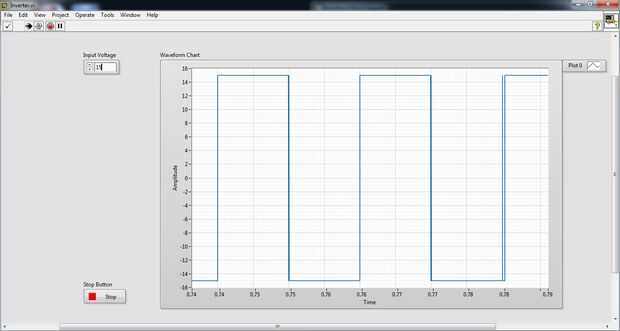

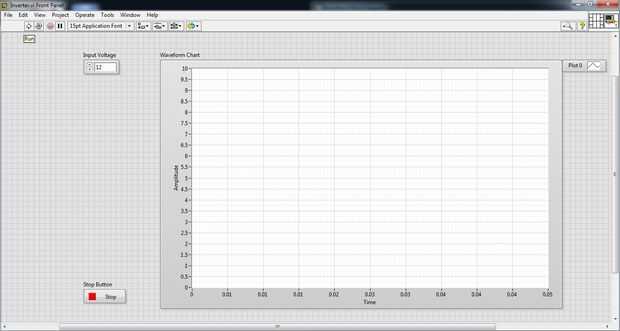

Ahora finalmente llegamos al clímax de esta larga película! Haga clic en el icono "Run" y ver la simulación de funcionamiento. Puede cambiar el voltaje de entrada mientras se está ejecutando y ver los cambios correspondientes en el gráfico. Espero que ya lo tienes allí también. ¡ Felicidades!!!!
