Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (2 / 22 paso)

Paso 2: Seleccione el icono del componente

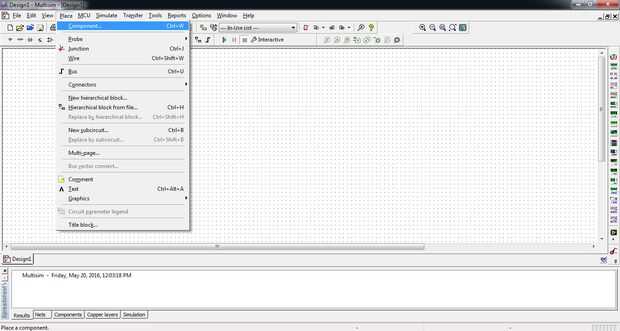

Ir al menú "Sitio" y haz clic en el "componente" para empezar a añadir componentes a la simulación. Por otra parte, la tecla de atajo es "Ctrl + W". La ventana por defecto se abre como se muestra en la captura de pantalla.

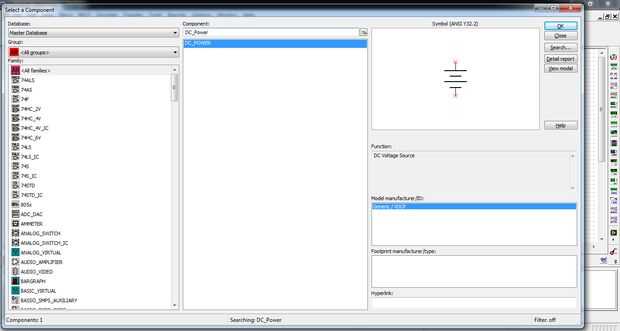

Empieza a buscar los elementos necesarios para la simulación. La lista de las necesidades de componentes son:
1. DC_Power

2. Transistor_Diode

3. Digital_Clock

4. Non_Ideal_Resistor

5. tierra

Asegúrese de que escriba el nombre exacto como se muestra arriba.
