Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (5 / 22 paso)

Paso 5: Ajuste de frecuencia

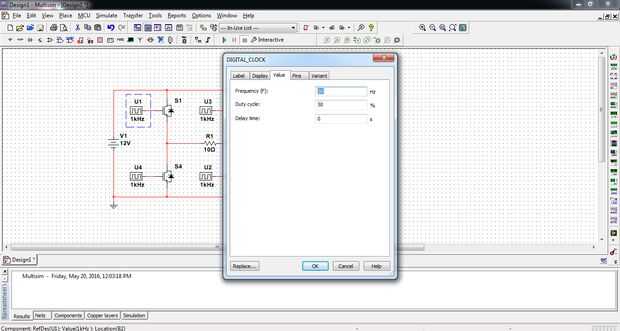

Necesitamos cambiar la frecuencia a 50 Hz como estamos considerando para operar el inversor a 50 Hz. Ajuste la

frecuencia a 50 Hz para la Digital_Clock. El retraso será 0 para Digital_Clock U1 y U2 Digital_Clock.

Puesto que el período de tiempo total es 1/50 Hz = 0.02 seg, para un inversor de nivel dos interruptores en una pierna son fase

cambiado de puesto por 0,01 segundos.
