Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (7 / 22 paso)

Paso 7: El osciloscopio

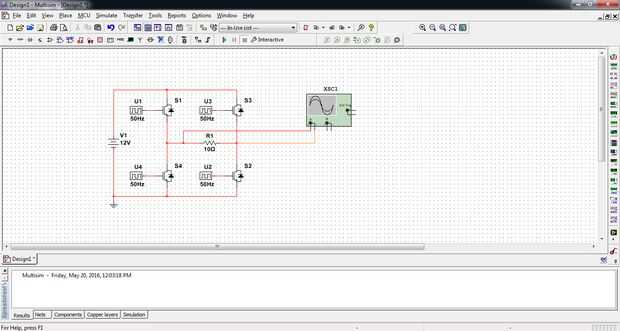

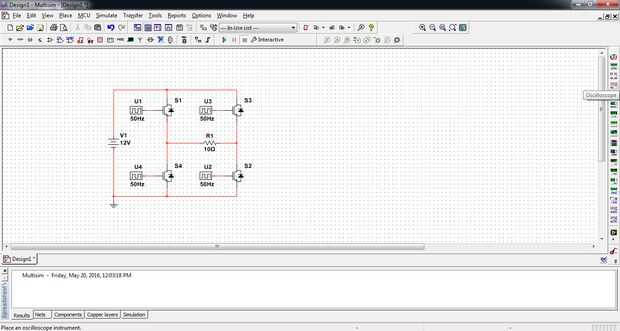

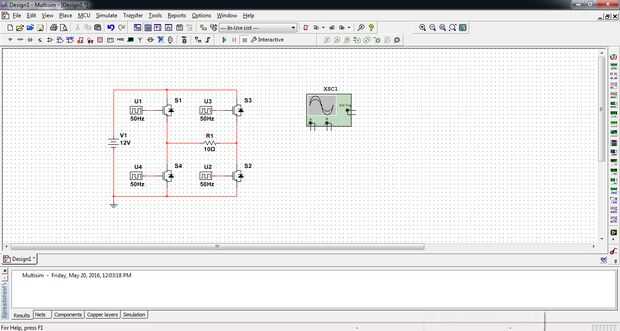

Mover el cursor al lado derecho de la pantalla donde hay una lista de los iconos que se utilizan para la medida. Seleccione el osciloscopio que es el 4 º desde la parte superior. Colocar el osciloscopio y conecte el osciloscopio a través de la resistencia como se muestra en la captura de pantalla.
