Simulación de inversor puente H con NI Multisim y la simulación utilizando NI LabVIEW (8 / 22 paso)

Paso 8: Guardar, ejecutar la simulación y Observe la salida

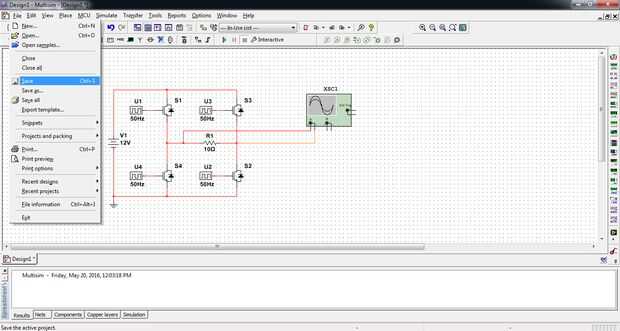

La parte más importante de nuestra simulación :-) Guardar!.

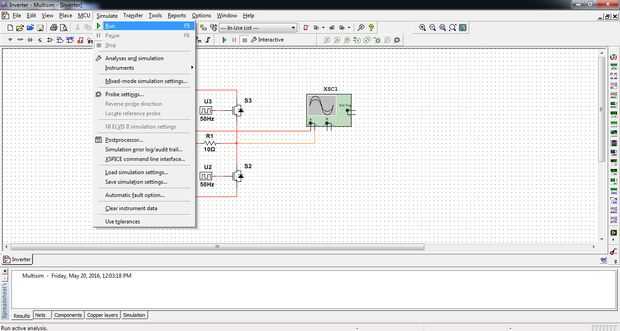

Para ejecutar la simulación, ir al menú de "Simular" y haga clic en el icono "Run". También puede usar el atajo de teclado F5.

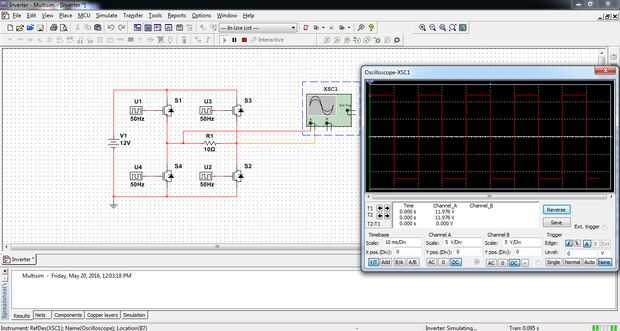

La simulación se está ejecutando, y podemos ver la salida en el osciloscopio.

Por favor, encontrar el accesorio que contiene el archivo de inversor.
