Simulación de robótica brazo pinza (2 / 3 paso)

Paso 2: Simulación - verificación de rango de movimiento

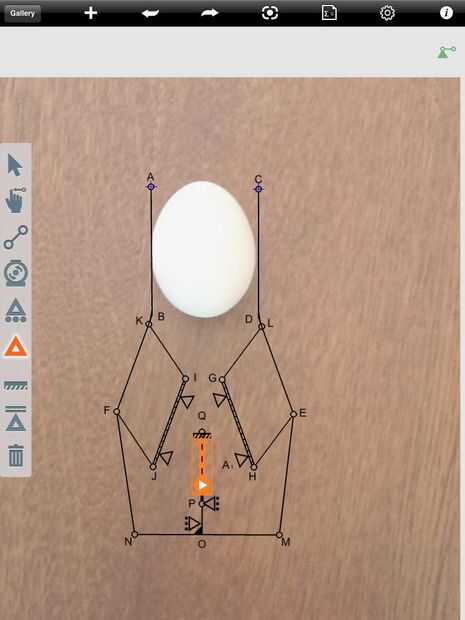

Ahora, tenemos un potencial diseño que nos gustaría ver si cumple con nuestros criterios. Aquí es el diseño bosquejado con movimiento de ForceEffect de Autodesk.

Para ver si pasa nuestro requisito de separación de una pulgada, podemos rastrear las puntas de la pinza para ver su arco de movimiento.

Mirar la información del gráfico, podemos ver que el desplazamiento máximo para cada lado de la pinza es 1,018", por lo que este diseño hecho pasar nuestro requisito de separación.
