Paso 3: Sustitución de Protoboard
![]()
![]()
![]()

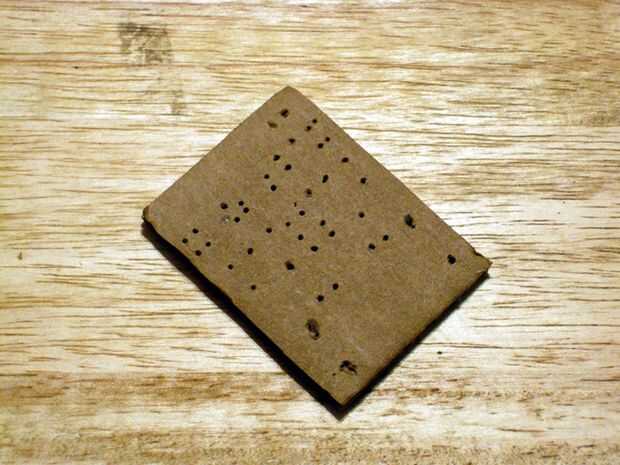

No tenía tiempo ni dinero para ir hacia fuera y comprar placas de prototipo, así que decidí improvisar. Como se puede ver por la imagen de abajo, en lugar de protoboard, decidí soldar encima de
cartulina. Es igual que sueldan de punto a punto, sólo tienes que mantener todo en su lugar. Corté un trozo de una caja, que tiene más de una capa y no doblar ni plegar fácilmente.
Lo primero que debes hacer es averiguar la distribución. Si decides seguir mi circuito simple, he proporcionado algunas imágenes de lo que debería ser el diseño. Si bien no es la más compacta, es muy fácil de seguir.

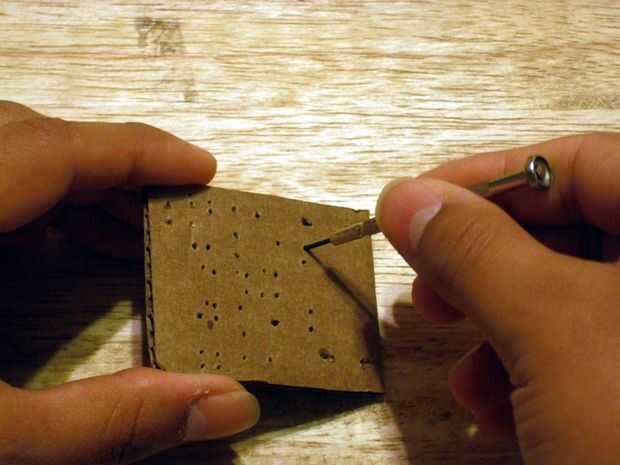

Simplemente meter los agujeros con el destornillador pequeño en donde se colocarán los componentes.
