Simulador de Arduino OBD2 (2 / 3 paso)

Paso 2: Paso 2: preparar el Cable del escáner ELM327 para probar su nuevo simulador de OBDII.

Usted puede hacer que usted como. puesto que el cable ELM327 Scanner es bastante barato lo modifico a mi gusto.

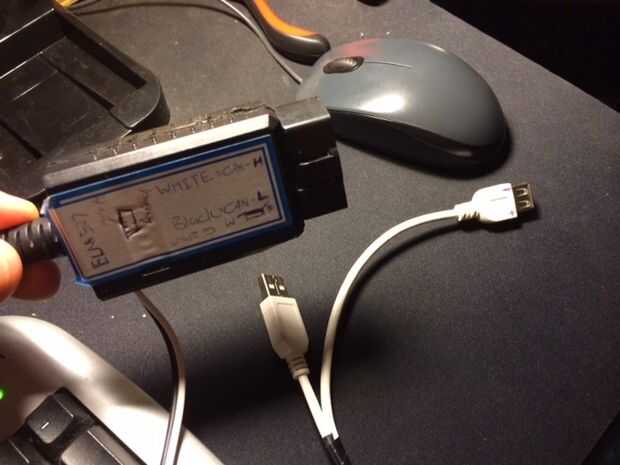

Quité la pegatina original para llegar a los 4 tornillos para abrir el cuadro, tuvo un varón al cable del USB hembra extender y cortar por la mitad.

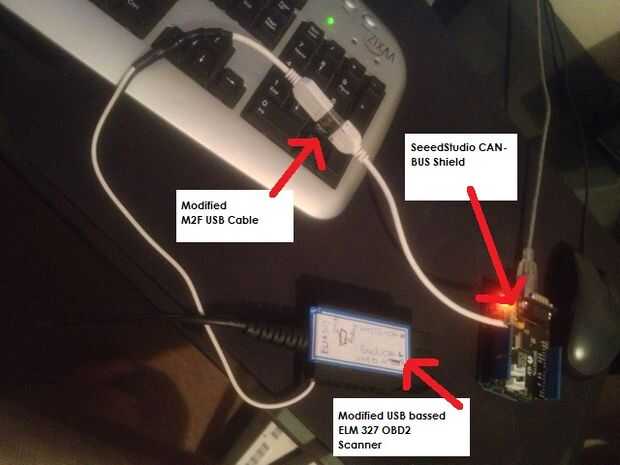

soldadas la una sola pieza del extremo del cable USB al pin 6-CAN alta y Pin 14-CAN baja, hizo un agujero en el lado, cerrado para arriba y pegado una pegatina en el lado para recordarme que es lo que. Mira la foto

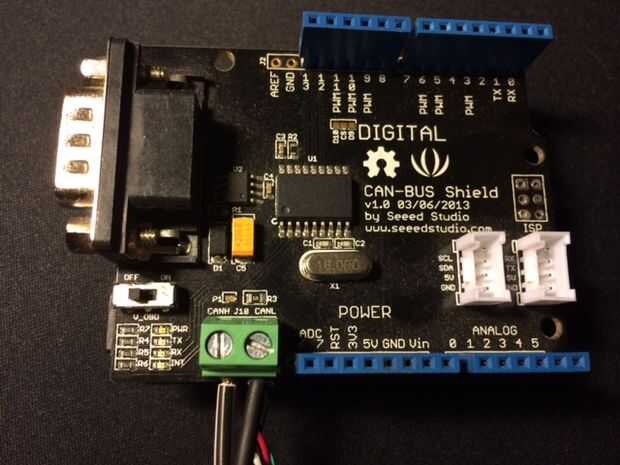

Entonces termina la otra mitad del cable extensor USB en el escudo de SeeedStudio Can BUS, obviamente puede H de ELM327 a CAN-H en el escudo y el mismo con los cables de poder-L.
