Simulador de circuito de Falstad (1 / 5 paso)

Paso 1: Controles básicos

Cuando el programa se abre por primera vez, el circuito de arranque es un simple circuito LRC (esto está parado para el Inductor, Resistor, condensador. Estos son los principales componentes de este circuito).

Cuando el programa se abre en la pantalla, los botones de la barra de herramientas son:
Archivo - importar, exportar, salida

Alcance - apilar todos, tuvo que Unstack todas

Opciones - Mostrar actuales, muestran tensión, poder mostrar, mostrar valores, red pequeña, resistencias europeo, fondo blanco, movimiento actual convencional

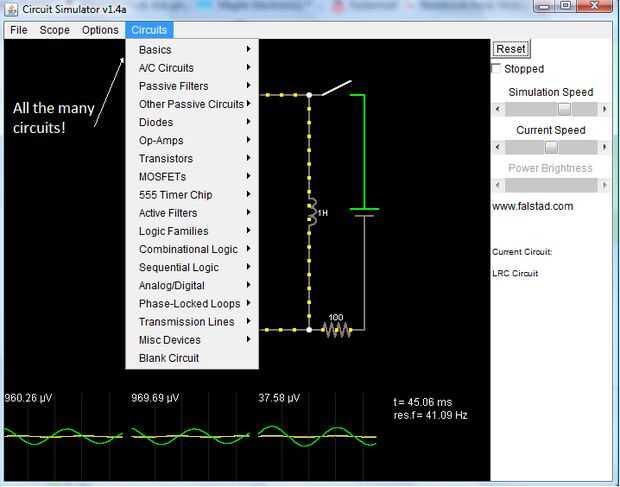

Y por último, circuitos - lista de todos los circuitos separados sería bastante inútiles como hay un montón de ellas (ver por sí mismo si no me creen!) Estos circuitos vienen con el programa que el creador debe ha programado previamente.
