Simulador de circuito de Falstad (3 / 5 paso)

Paso 3: Utilizando el ámbito de aplicación y edición de componentes

Si quieres ver la forma de onda, consumo de corriente, potencia o voltaje, se puede utilizar la herramienta de alcance. Esto puede usarse en la mayoría de los componentes excepto algunos como Triodos. Para ver una forma de onda de los componentes en el ámbito de aplicación, puede haga clic con el botón derecho el componente y seleccione "Vista en alcance".

Una vez que el componente está en el ámbito de aplicación (en la parte inferior del programa), puede seleccionar lo que se ve en el ámbito de tal como si uso el LED por ejemplo puedo hacer el alcance ver su corriente por el alcance en la parte inferior clic derecho y deseleccionar "Mostrar tensión". Esto mostrará sólo la corriente; como todavía se selecciona "Mostrar el valor de pico", esto le permite ver la cantidad de pico utilizada por el LED, esto puede ser útil si diseñando circuitos PWM etc..

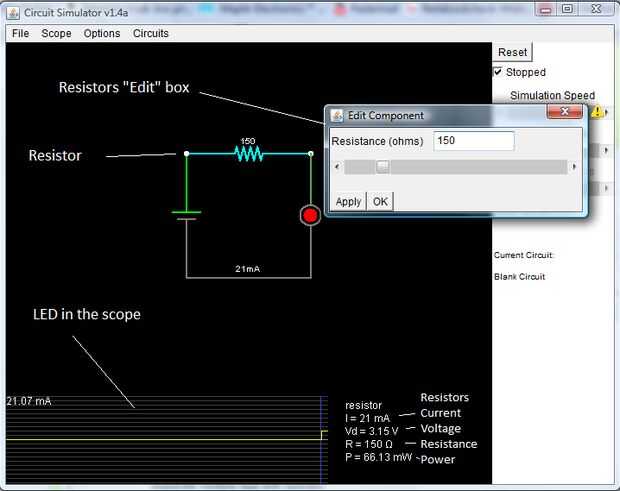

Para editar un componente como un Resistor, haga clic con el botón derecho la resistencia e ir en "Editar". Debe aparecer una pequeña caja que en ella dice: resistencia (ohms) con una casilla al lado de él y un control deslizante por debajo. La resistencia deseada se puede poner en la caja para cambiar la resistencia de los componentes. Este cuadro varía con cada componente.
