Simulador de ECG (9 / 27 paso)

Paso 9: Cableado tablero simulador ECG de Menta

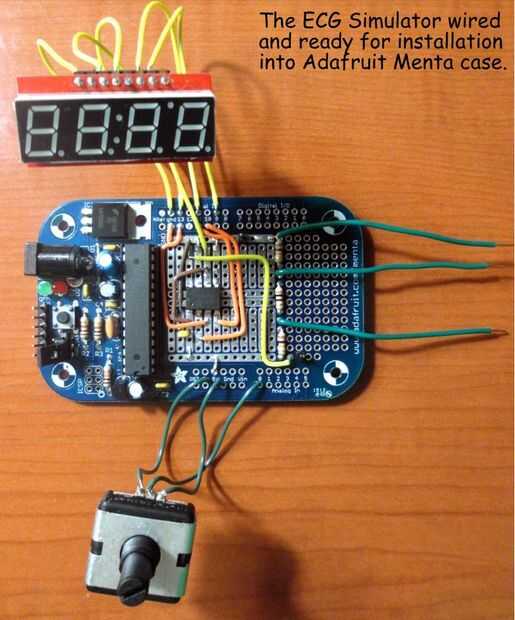

La siguiente figura muestra el simulador de ECG completo antes de la instalación en el caso de Altoids.

He añadido un par de pasadores de juego para la tierra y la salida del convertidor D/A para que la operación podía ser verificada con un osciloscopio. Puesto que las tomas de banana para el ECG conduce tiene que ser atornillada en el caso, no pueden soldarse a las salidas de verdes desde el divisor de voltaje en este punto.

La Menta de Adafruit está diseñado específicamente para el tipo de construcción que ver aquí. Los puertos de la entrada-salida y puntos de acceso de potencia y tierra se doblan para arriba, todos los agujeros son plateado-a través, y todos los botones son estañados para soldar fácil. Si usted puede construir un circuito con un protoboard, puede construir un prototipo one-off con el de Adafruit Menta!
