Simulador de ECG (10 / 27 paso)

Paso 10: Perforación de la Menta de los agujeros de montaje

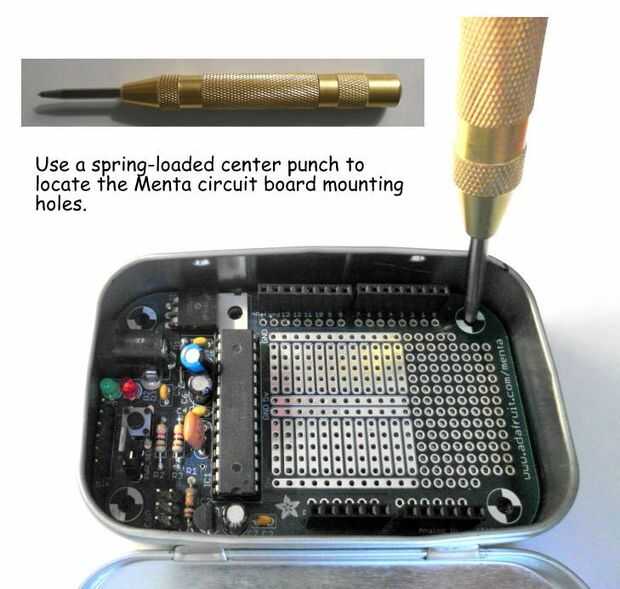

En lugar de intentar medir y ubicar la placa de circuito, los agujeros de montaje en la parte inferior de la caja de metal de Altoids, es mucho más fácil caer la Junta de Menta en el caso y utilice un punzón para marcar los agujeros, como se muestra a continuación. Un punzón utiliza un perno por resorte para mellar la superficie de metal y así proporciona un buen punto de partida para una broca de taladro.

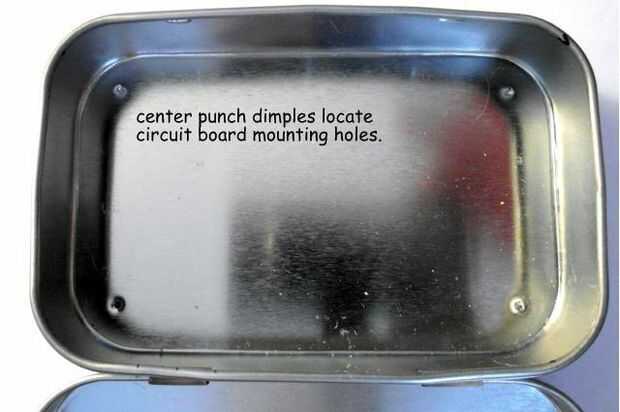

La siguiente foto a continuación muestra las hendiduras creadas por conductor del perno por resorte del punzón, listo para el
taladro de columna.

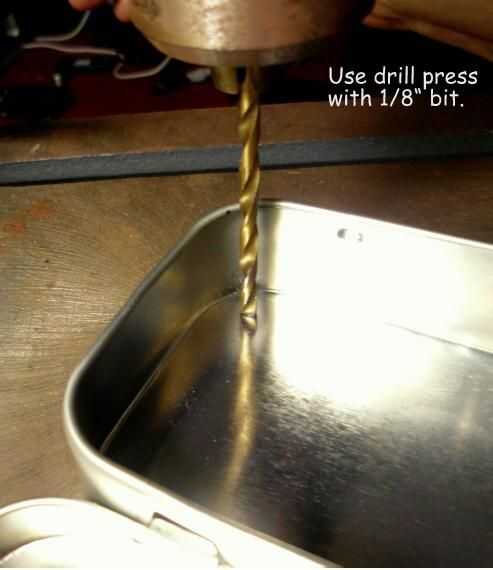

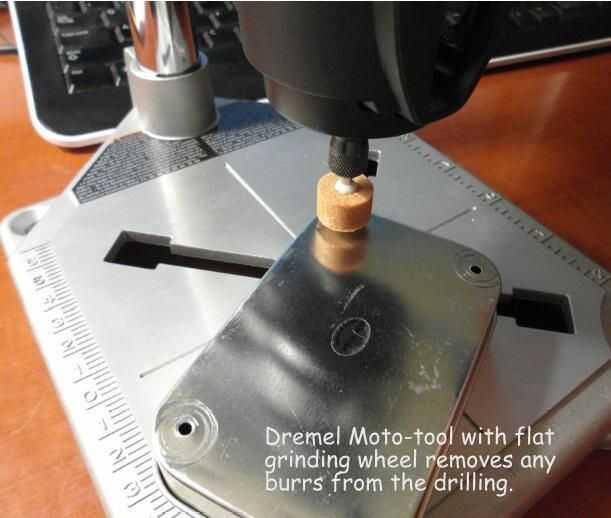

Ahora los agujeros de la placa de circuito se pueden perforar con un taladro de mesa. Los agujeros de Adafruit Menta miden 7/64" de diámetro para una 1/8" broca parecía conveniente. La siguiente foto muestra el taladro en acción. Los orificios resultantes en la parte inferior de la lata Altoids han irregular "fresas" después de la perforación para que estos puedan ser tierra hacia abajo usando un Dremel MotoTool con una plana de muela.

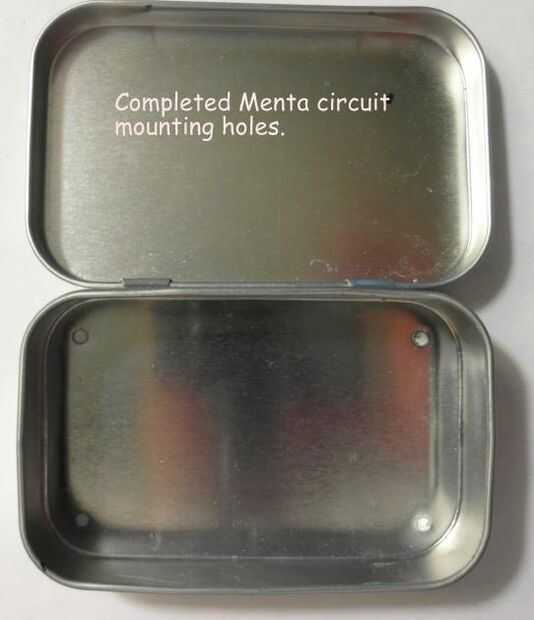

La última fotografía a continuación muestra el circuito impreso terminado los agujeros de montaje.
