Simulador de ECG (11 / 27 paso)

Paso 11: Diseño del Panel frontal

Phil en un puente creado un excelente tutorial sobre fabricación de paneles frontales agradables en casa.
http://jumperone.com/2013/01/How-to-make-DIY-Front-Panel/

Basado en sugerencias de Phil, lo primero que debe hacer es diseñar un diseño de panel frontal que localiza todos los agujeros, etc.. Una buena herramienta de dibujo a utilizar es Inkscape, una open source y gratuito sistema de dibujo basado en vectores. Inkscape puede descargarse desde aquí:
http://www.Inkscape.org/download/

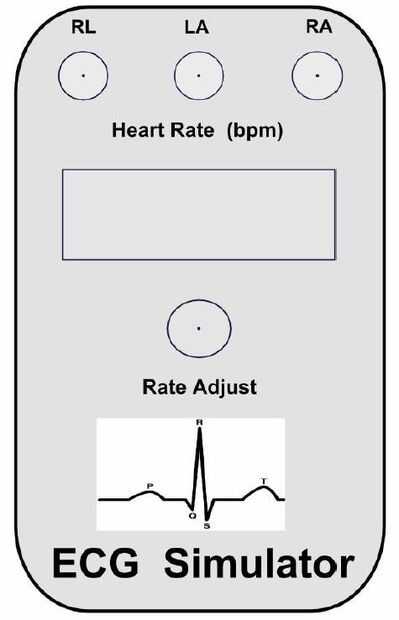

He comprado "El libro de Inkscape" por Dmitry Kirsanof (uno de los actuales desarrolladores de Inkscape) y pasó unos días aprendiendo lo suficiente para crear algunos bonitos dibujos fantasía. La foto de abajo ilustra una etiqueta adhesiva Inkscape-creado para el panel frontal.

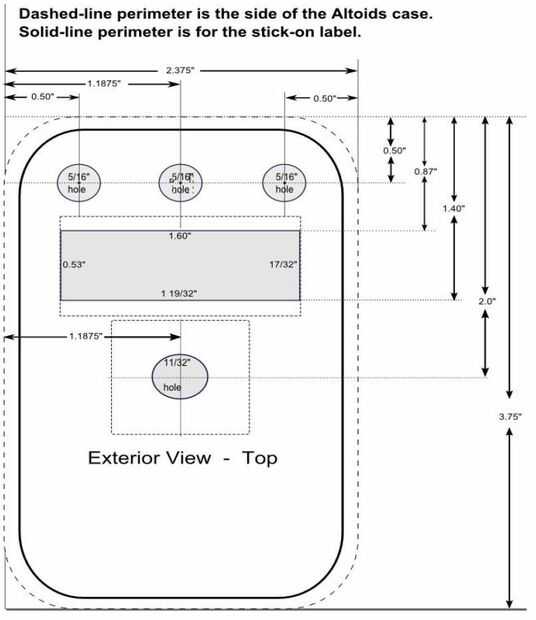

La segunda foto de abajo muestra un diagrama de perforación dimensiones del panel frontal (la tapa de la lata Altoids) que se localiza los agujeros para los enchufes de plátano, potenciómetro y el segmento de 7 Mostrar recorte. El diseño tiene en cuenta la parte inferior los tamaños de los jacks banana, pantalla y potenciómetro para que estas partes no interfieran entre sí (debajo contornos se muestran como líneas discontinuas).
