Paso 12: Perforar el Panel frontal

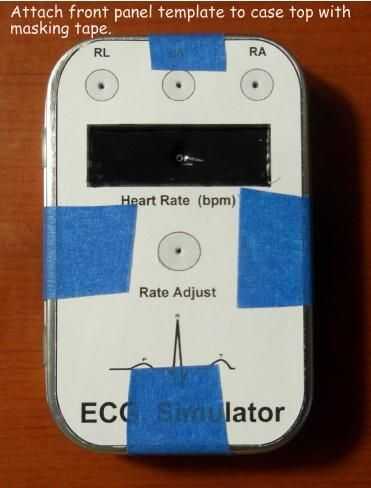

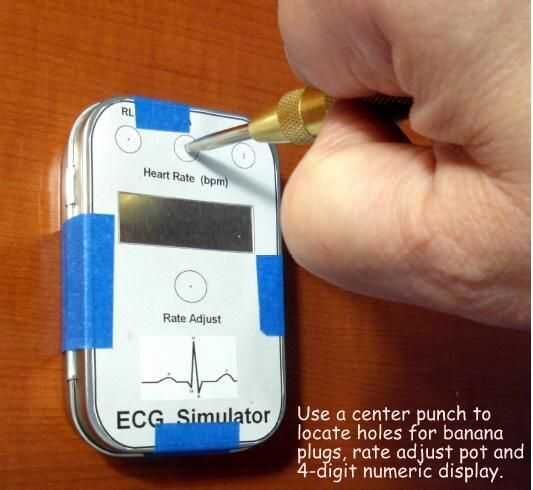

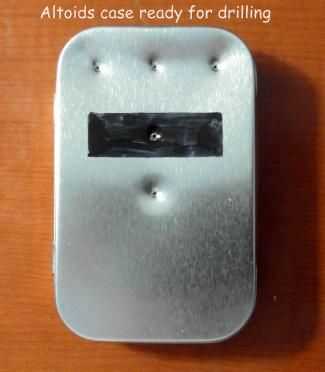

Cuidadosamente con cinta de enmascarar, fije la plantilla de taladrado para la portada caso Altoids como se muestra en la primera foto de abajo. Utilizando un marcador y una regla de la magia, el rectángulo de visualización 7-segmento del esquema como se muestra en la primera foto. Como se ilustra en la segunda foto, punzón los tres banana jack agujeros, el agujero del potenciómetro de velocidad y un agujero en el centro del segmento 7 Mostrar rectángulo (para una apertura obtener la herramienta recorte iniciada). Esto se utilizará para "picar" el contorno rectangular de la pantalla. La tercera foto muestra la portada de Altoids listo para la perforación y recorte.

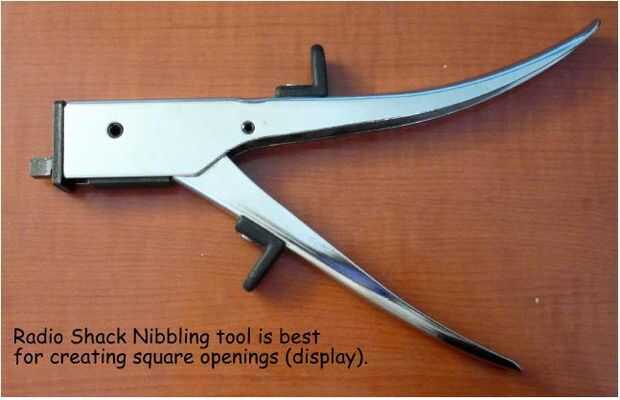

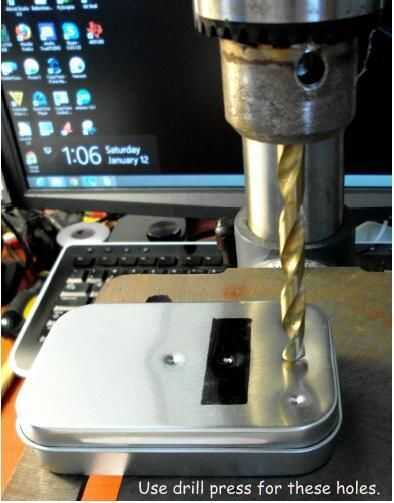

Mientras que estos agujeros se pueden perforar con un taladro eléctrico portátil, una prensa del taladro de mesa es más adecuada para esta tarea. La cuarta foto muestra un agujero de gato de plátano se perfora. Debe perforarse un orificio grande (11/32") en el centro del rectángulo de visualización de 7 segmentos para servir como un punto de entrada para la herramienta de recorte de Radio Shack (mostrado en la quinta foto).

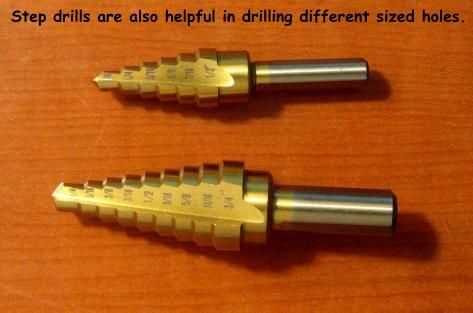

Taladros de paso, como se muestra en la sexta foto, son muy útiles para ensanchar agujeros y quitar las rebabas. Estos pueden ser adquiridos de
Amazon o eBay. Normalmente no necesitan un orificio piloto de un punzón con resorte se utiliza para localizar el agujero. El autor procuró son "pisos" del eje que evita el deslizamiento del mandril de taladro.

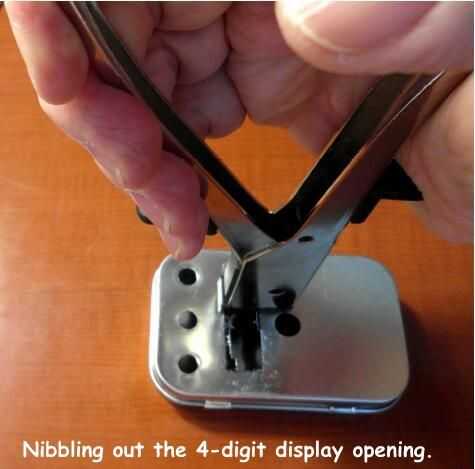

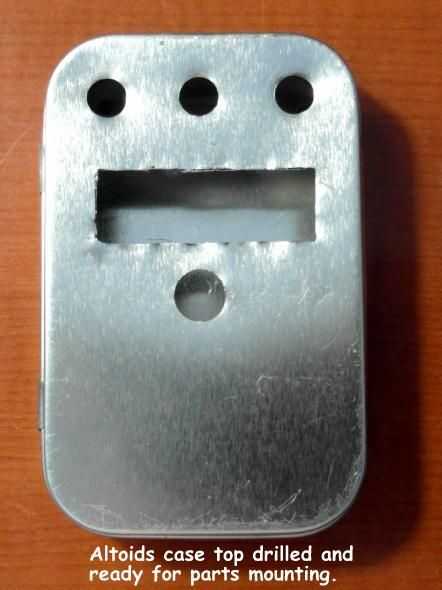

La herramienta cortadora de Radio Shack, mostrada anteriormente, las chuletas una mordedura pequeña 7/32 "x 1/16" rectangular fuera el metal que corta. Básicamente usted inserte la punta de corte hacia abajo en el agujero piloto y empezar a mordisquear como inin se muestra la séptima foto. Si usted es cuidadoso, se logra un corte bastante decente. Limpió la final corte con una lima plana y luego aseguró que el display de 7 segmentos se ajuste firmemente a través de la abertura. El producto terminado se muestra en la foto octava abajo.
