Simulador de ECG (14 / 27 paso)

Paso 14: Crear y conectar el Panel frontal

Mientras que yo había considerado utilizar Letras de tipo de prensa y una capa superior de laca clara para marcar la parte superior de la lata Altoids, una solución mucho mejor es imprimir la etiqueta en blanco etiquetas y luego cubrirlos con la hoja de laminado plástico de un solo lado. Estos artículos están disponibles en Amazon como se muestra a continuación.

"Avery® blanco completo-hoja de etiquetas para impresoras de inyección de tinta con tecnología de TrueBlock(TM), 8-1/2 pulgadas x 11 pulgadas, Pack de 25 (8165)"
Productos de oficina; $9,98

Producto de Office "Scotch® laminar hojas LS854SS-10, 9 pulgadas x 12 pulgadas, tamaño carta, solo echado a un lado"; $7,97

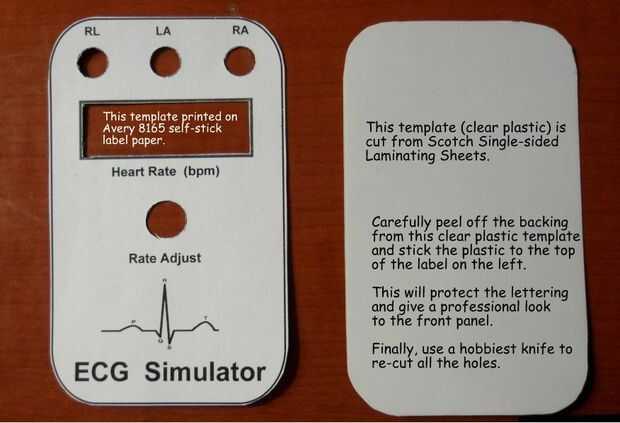

Sobre el stock de etiquetas Avery 8165, imprimir la etiqueta del panel frontal como se muestra a la izquierda en la primera foto de abajo. Utilizando unas tijeras afiladas, corte cuidadosamente el contorno de la etiqueta. Pueden cortar los agujeros para los jacks banana, potenciómetro y rectángulo de pantalla a mano alzada utilizando un cuchillo de aficionado afilado y una regla.

Además, la etiqueta puede servir como plantilla para marcar y cortar la hoja del laminado del plástico utilizando las hojas de laminación Scotch LS854SS-10, como se muestra a la derecha en la primera foto.

Retire el papel protector de la lamina de la hoja (a la derecha en la primera foto abajo) y aplicarlo a la parte superior de la etiqueta (izquierda en la misma foto). Usando un cuchillo de aficionado afilado, corte los orificios y un corte rectangular de la pantalla otra vez. Ahora tenemos una etiqueta adhesiva con una lámina de plástico laminada que se protegen las letras durante mucho tiempo (y apariencia muy bonito también).

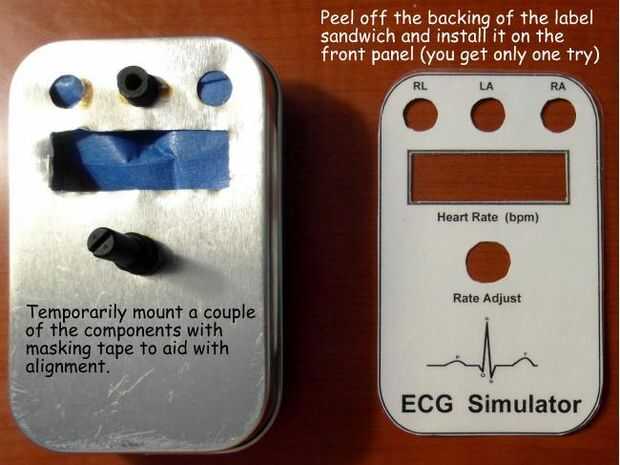

Para realmente pegar la etiqueta de la caja, temporalmente instalada una banana jack y potenciómetro con cinta de enmascarar para ayudar a registrar la marca (sólo tendrá una prueba en esto). Retire el papel de la parte inferior de la etiqueta y pegarla en la lata Altoids. Este procedimiento se ilustra en la segunda foto.

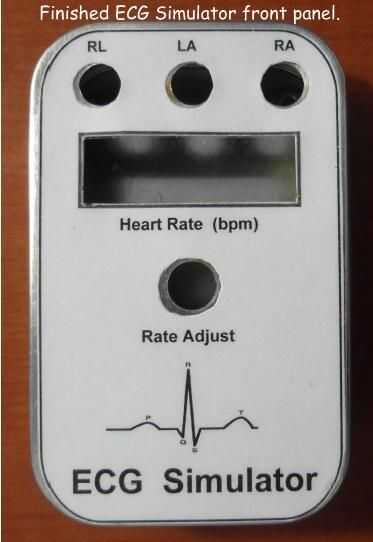

La tercera foto de abajo muestra la lata Altoids con la etiqueta. Pequeños desajustes ni anomalías alrededor de los orificios se cubrirá por el hardware cuando se instalan los jacks banana y potenciómetro.
