Simulador de ECG (16 / 27 paso)

Paso 16: Instalar el Display de 7 segmentos

Mientras el Sparkfun es un producto muy bonito, parece que fue diseñado para pan embarque solamente. No hay ninguna manera obvia de montaje en el caso de Altoids. He elegido a epoxy 'alas' a los lados de la pantalla y entonces esta Asamblea para el caso de epoxy (de debajo).

Usé algunos 1,8 "x 3,2 mm ABS cuadrada de la barra a 1 1/2" para las alas. Esta acción puede proceder de http://www.hobbylinc.com/

PLS90351 Cuadrado barra ABS 1/8 (5) $4,59

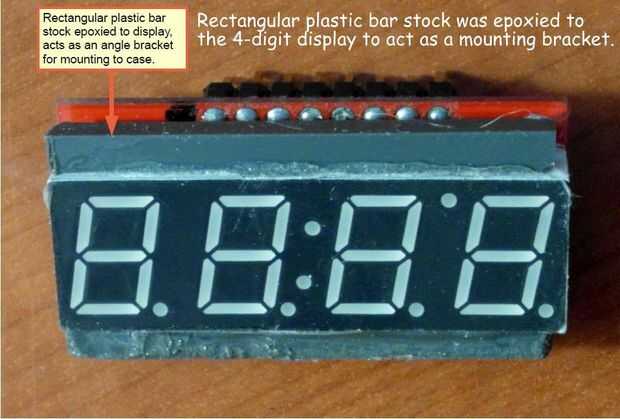

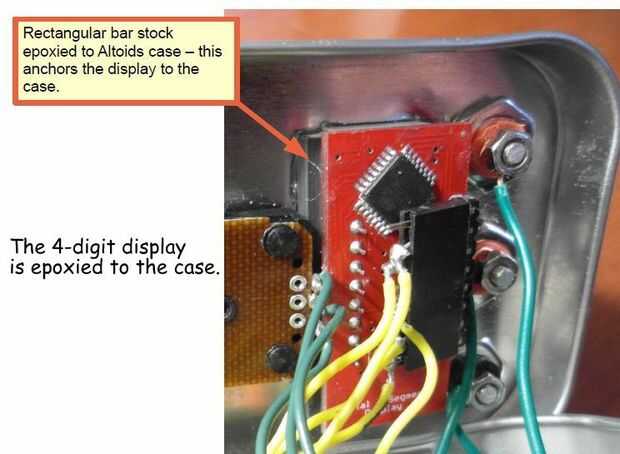

Antes de intentar esto de epoxy rectangular acción a la pantalla de la barra es sabio áspero dos bordes adyacentes con un archivo antes de pegarlas. Se trata de un proceso de dos pasos; en primer lugar dos "alas" se ajustaron a los lados de la pantalla (como se muestra en la primera foto), y luego este conjunto se ajustaron a la para el caso de Altoids de debajo (segunda foto).
