Simulador de ECG (17 / 27 paso)

Paso 17: Los Jacks Banana necesitan alguna cirugía

Desmontar el enchufe de plátano común y sujete la parte inferior (la parte roscada plástico que se Emperne el caso) con vicio alicates. Asegúrese de dejar la arandela y la tuerca roscada en el conjunto de fondo porque se utilizará para "restaurar" las roscas de plástico después de cortar a través. Respaldo a la tuerca roscada después de cortar limpia las roscas dañadas por la herramienta de corte.

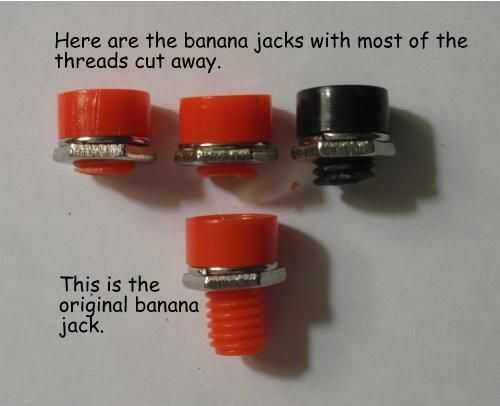

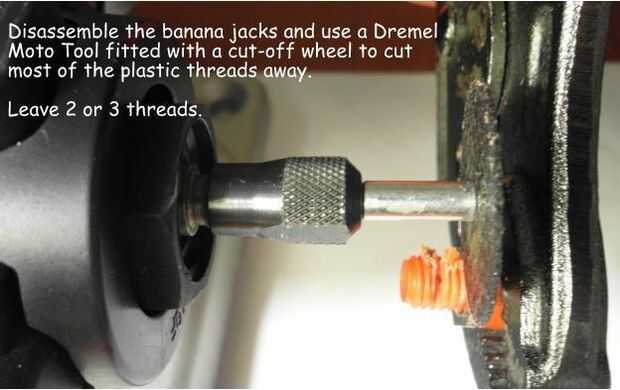

Usé un Dremel MotoTool con un disco abrasivo para cortar a través de los hilos de plástico. Trate de dejar dos o tres hilos de rosca en la parte inferior. La primera foto de abajo muestra la parte inferior de la toma de plátano se acorta. Como se puede ver, la tuerca está instalada todavía retrocede después del corte y así restaurar los hilos. La segunda foto muestra el resultado del acortamiento de los jacks banana. La acción parte de Radio Shack se muestra para la referencia.

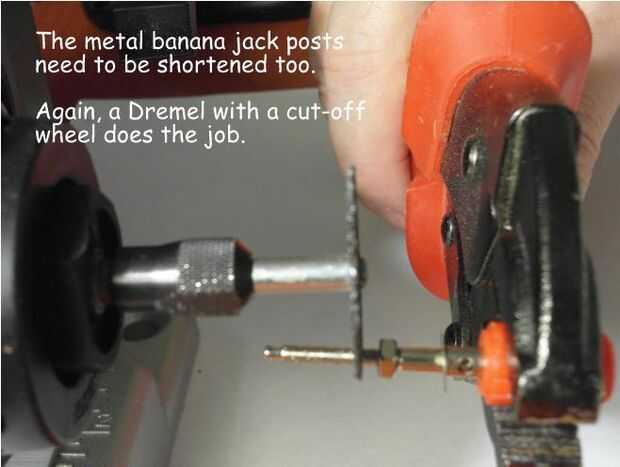

El poste metálico de banana jack tiene que acortarse demasiado. Dejando una tuerca de rosca como se muestra en la tercera foto, use un Dremel MotoTool corte disco para cortar el poste, dejando tres o cuatro hilos.

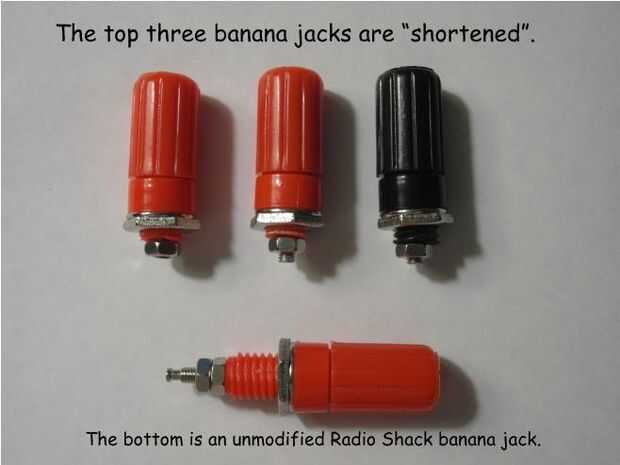

La última foto muestra los jacks banana modificada (con el original para comparar). Hay bastante hilos en el post hacia atrás lo suficientemente lejos la tuerca de lazo y conectar los cables de ECG de la placa de circuito.
