Simulador de ECG (19 / 27 paso)

Paso 19: Instalar los Jacks Banana y el potenciómetro

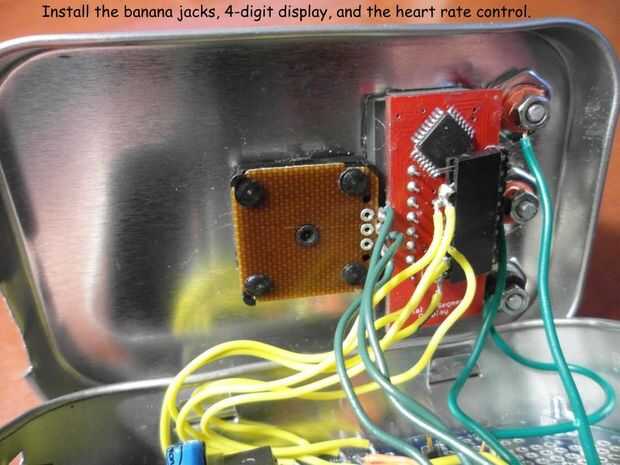

El último paso en la Asamblea es montar mecánicamente los jacks banana y el potenciómetro, como se muestra en la foto de abajo. Simplemente formaron un pequeño lazo en el extremo de los cables de ECG y esta anclado sobre el poste roscado con las tuercas que se suministran con el conector de banana.

Usted podría notar que usé un enchufe para conectar a la pantalla de 7 segmentos de Sparkfun. Este es un producto de Jameco:

Jameco 70755. 100"(2,54 mm) cabecera recta hembra receptáculo 8 contactos $0,55

Para proporcionar una separación adecuada, dobló los pasadores de cabecera soldados a la placa de Sparkfun 90 grados. El potenciómetro se sujeta con una tuerca y una perilla es atada y anclada con una pequeña llave allen.
