Simulador de ECG (20 / 27 paso)

Paso 20: El Hardware completo

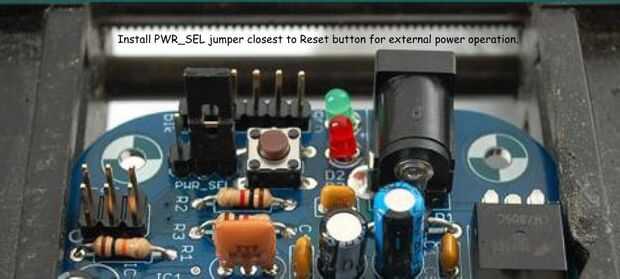

Antes de cerrar el caso de Altoids, asegúrese que el puente PWR_SEL de la placa de circuito de Adafruit Menta es para alimentación externa (no por USB). El puente de potencia está a la izquierda del botón de Reset, como se muestra en la primera foto de abajo. Para seleccionar la alimentación externa a través de la toma, establecer el puente a la derecha como se muestra.

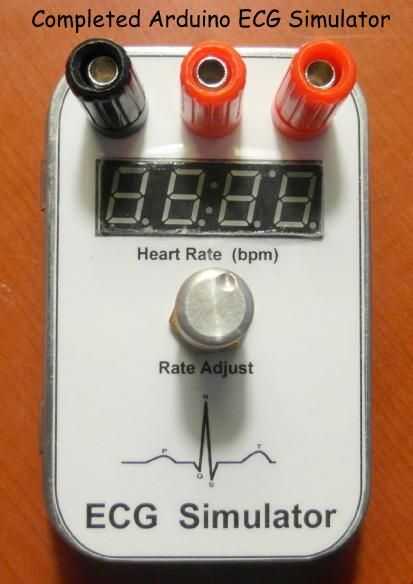

La segunda foto muestra el simulador de ECG completo de Adafruit Menta . El simulador de ECG puede ser alimentado por apenas alrededor de cualquier fuente (fuente de corriente continua) tiene alrededor de (por ejemplo, una fuente 12 voltios 500 ma). Ahora todo lo que necesitamos es algún software!
