Simulador de ECG (21 / 27 paso)

Paso 21: Fuente de la señal de ECG

Para empezar, necesitamos una forma de onda de ECG adecuada para digitalizar. La cosa obvia a hacer es encontrar una forma de onda en Internet y hacer una pantalla de captura (convertirlo en un archivo de imagen jpeg). Una utilidad de captura de pantalla muy bueno es MWSnap; es gratis y fácil de usar. Si está ejecutando Windows 7 o un 8, hay un accesorio agradable llamado el "cortando la herramienta" que puede hacer el mismo trabajo. Usted encontrará en el inicio
menú bajo "accesorios".

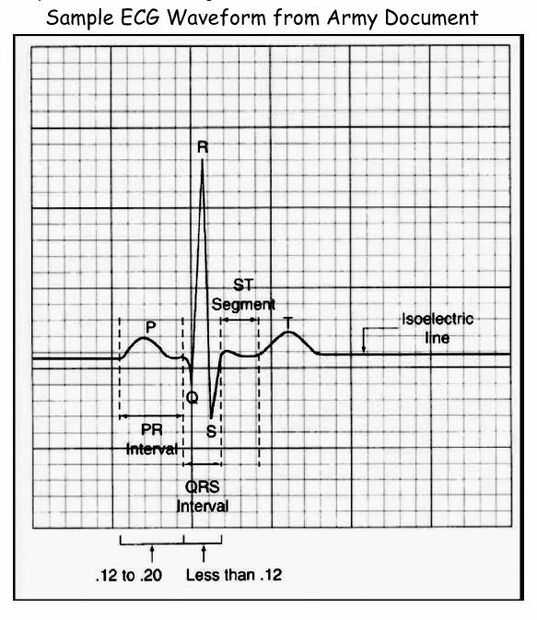

La forma de onda seleccionada, se muestra en la primera figura, es de un curso de formación médica del vuelo ejército en formas de onda de ECG comprensión. http://www.scribd.com/doc/6072532/ECG-Interpretation

Esta forma de onda fue elegida por tres razones, tuvo relativamente despejada, ambos ejes marcados numéricamente, y hay un documento del gobierno no debe ser ninguna violación a derechos de autor en uso. La utilidad de captura de pantalla de MWSnap yo solía tomar esta imagen y crear un archivo jpeg. La imagen jpeg se convirtió entonces en blanco y negro y afilado mediante el editor de fotos de Picasa de código abierto de Google.
