Simulador de ECG (25 / 27 paso)

Paso 25: Resultados de la prueba

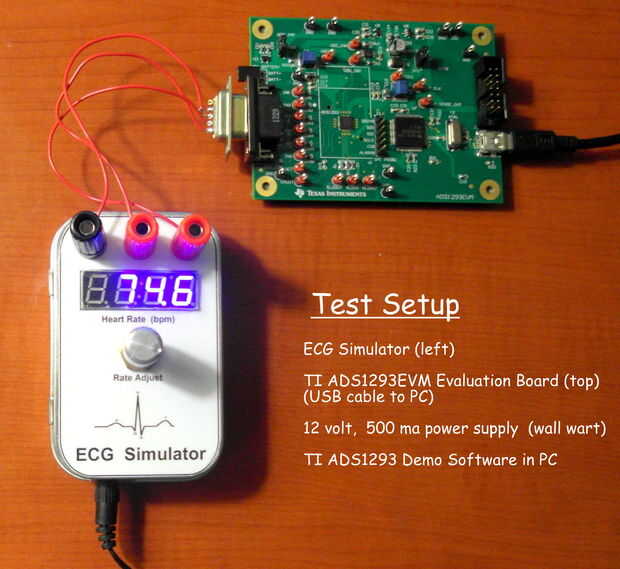

Para probar el simulador de ECG, la Junta de evaluación de Texas Instruments ADS1293EVM fue conectada con el simulador de ECG de Menta mediante los jacks banana y el software de TI Windows suministrado fue utilizado para ver la señal en mi ordenador (estoy corriendo Windows 8). La configuración de prueba se muestra en la figura primera.

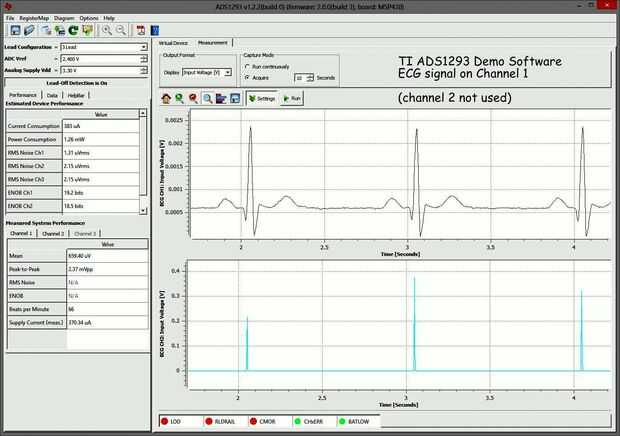

En aras de la divulgación honesta, corazón monitores emplean mucho filtrado para limpiar la señal de ECG. Configurar los filtros de digital de software de TI para hacer lo mismo. La segunda figura muestra el software de Texas Instruments muestra la señal de ECG desde el simulador. El segundo canal en el software de TI no fue conectado con esta configuración de prueba.

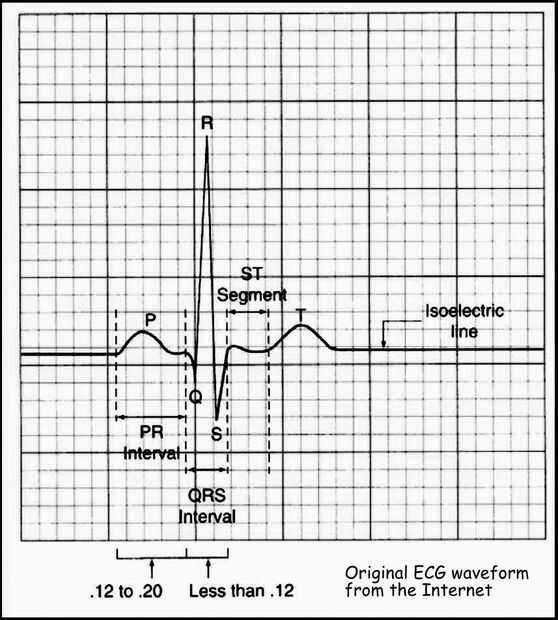

La tercera figura muestra la señal de ECG original pantalla capturada desde el documento del ejército. Como se puede ver, la señal de ECG generada es un partido cercano a la original.

Tenga en cuenta que la señal es tan solo un par de milivoltios. Con el pote del ajuste del tipo, puede variar la tarifa de 30 bpm a 110 bpm.
