Simulador de ECG (3 / 27 paso)

Paso 3: Necesita un simulador de ECG

Ahora llegamos al corazón de la materia; para usar esta evaluación TI Junta allí debe ser una señal de ECG.

¿Por qué no simplemente conectar usted mismo con algunos cables de ECG y las almohadillas conductoras que utilizan en los hospitales? En primer lugar, Texas Instruments sería totalmente flipar puesto que hay no hay circuitos de protección en esta mesa de evaluación. Con esto me refiero a los circuitos de aislamiento, los diodos Zener, las lámparas de neón, resistencias limitadoras de corriente normalmente se utiliza para proteger al paciente no están presentes en este foro. Segundo,
tal esquema sería engorroso e incómodo.

Obviamente pude comprar un simulador de ECG utilizado, pero que no sería cualquier diversión. ¿Por qué construir uno desde cero?

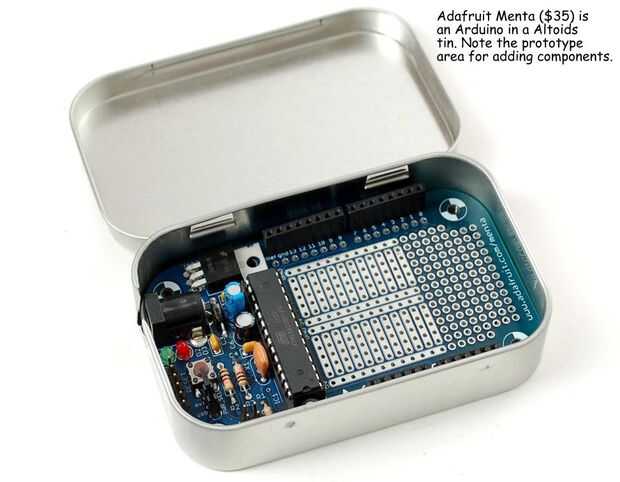

Miré a plataformas de solución posible y un buen punto de partida es kit de Menta de Adafruit. La Menta es una placa Arduino con un Atmel
ATMega328P microprocesador de 8 bits con 32k de memoria Flash y 2k de RAM. Observe que la señora Ada diseñado para que quepa en una caja de Altoids estilo metal.

Desafortunadamente el ATMega328P no tiene un convertidor de D/a (digital a analógico) que será necesario para generar la forma de onda analógica de ECG. La Menta con el caso es de $35,00, entregado como kit.

Mirando la Menta y la aplicación de ingeniería de silla de brazo un poco, tendremos que ajustar tres receptáculos de plátano en la parte superior para conectar los tres cables de ECG, una olla con una perilla para ajustar el ritmo cardíaco y una pequeño 4 dígitos pantalla numérica 7 segmentos para mostrar el pulso marcado en.

La Menta tiene un area de tablero que se puede utilizar para caber un chip pequeño convertidor. Una red de divisor de voltaje resistor atenuará la señal de ECG de 5 voltios desde el convertidor hasta un par de milivoltios, que es la amplitud de una señal ECG humana detectada vía los electrodos del pecho.

La Menta puede ser alimentado con una fuente 9 voltios barato usando el conector de la izquierda.

Programación se lleva a cabo mediante una Junta de FTDI amigo barata ($14,75 de Adafruit) usando el puerto USB de su computadora. Becky Stern, un empleado de Adafruit y artista de la ciudad de Nueva York, tiene un muy buen video introductorio sobre la Menta aquí:

http://www.youtube.com/watch?v=opuD2h4puSk&feature=player_embedded
