Paso 9: engranaje de gusano carro parte 2
Carro construido en el último paso debe ser modificado para que funcione correctamente.

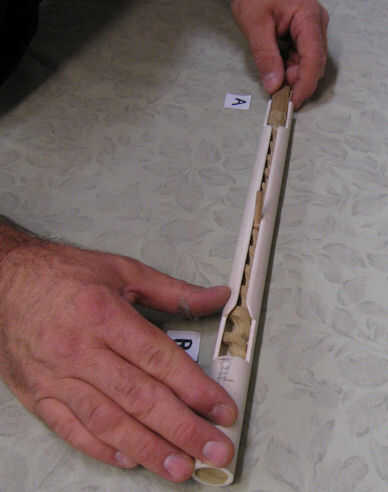

Aquí están algunos nombres nuevos que acabo de hacer para arriba para dos de las secciones importantes del engranaje de gusano carro. Las letras se refieren a la imagen de abajo.
A) zona de expulsión de Peg eje.
B) zona de captura de Peg eje.

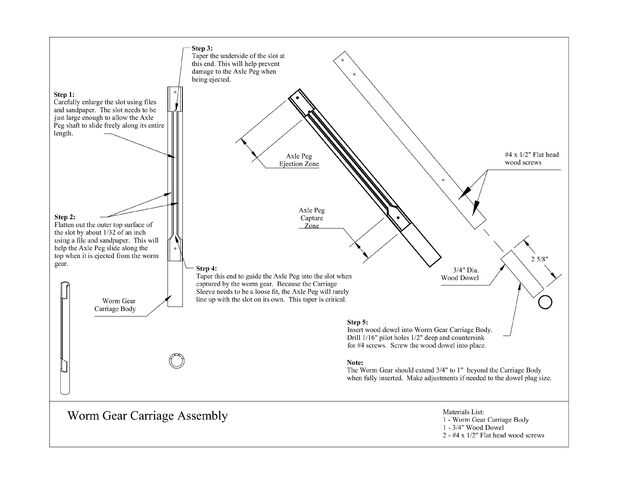

Aquí están las modificaciones requeridas: Mod 1:
Agrandar la ranura usando archivos y papel de lija para que el eje de la clavija del eje se mueve libremente a lo largo de su longitud entera.
Mod 2:
Aplanar la superficie exterior de la ranura de aproximadamente 1/32 de pulgada con un archivo y papel de lija. Esto ayudará a la diapositiva de la clavija del eje a lo largo de la parte superior del carro cuando se expulsa desde el engranaje de gusano.
Mod 3:
Forma cónica de la parte inferior de la ranura en el extremo de la zona de eyección del carro. Esto ayudará a prevenir daño a la clavija del eje al ser expulsado con el engranaje de gusano.
Mod 4:
Al final de la zona de captura de la ranura de guía de la clavija del eje en la ranura al ser capturado por el engranaje de gusano de la forma cónica. Porque entra el carro manga (construido más adelante) debe ser un flojo, la clavija del eje se raramente se alinean perfectamente con la ranura en su propio. Este cono es fundamental.
Mod 5:
Inserte un 2-5/8" largo de 3/4" espiga de madera dura en el carro en el extremo de la zona de captura.
La espiga del tornillo en su lugar usando 2 #4 cabeza plana tornillos por los agujeros perforan en el paso 8.
Nota:
Cuando se insertan completamente, el engranaje de gusano debe extenderse 3/4" a 1" más allá del cuerpo del carro. Ajustar el tornillo si es necesario.
Probar los Mods:
Inserte el engranaje de gusano en el carro. Coloque la clavija del eje del engranaje de gusano en la ranura en la zona de captura. Gire el engranaje de gusano. La clavija del eje debe viajar sin problemas a lo largo de la longitud de la ranura, de caerse cuando alcanza la zona de eyección. Ajuste según sea necesario.
