Paso 1: Montaje de display
La lectura digital está hecha de una báscula de baño barata que tiene cuatro galgas extensométricas. Sólo 2 son necesarios para esta herramienta. Las galgas del que usé fueron atadas a una placa de cristal con cinta adhesiva de doble muy fuerte. Suavemente fui capaz de calentar la placa de vidrio con un secador de pelo y quitar las galgas y de la placa apalancando con cuidado les lejos con una espátula.
Abrí la pantalla digital y había etiquetada los colores de los cables calibre extensométrico en el tablero de pc con un marcador de punta afilada. Cada medidor tiene 3 cables. Entonces son desoldar los cables para que los salientes de plástico extra pueden recortarse de cajas de la cubierta de la pantalla digital y calibrador de tensión. Una plantilla vio y lijadora de correa fueron mis herramientas de elección para este paso.

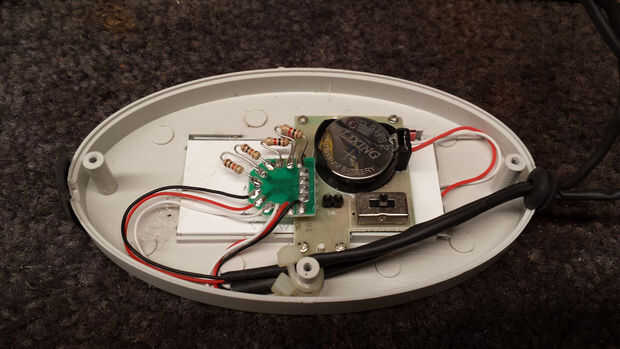

Dos longitudes de calor de aproximadamente 6 pulgadas retráctil corte el tubo para proteger los cables en las dos galgas. La pantalla digital no funcionará si no simular la presencia de las dos galgas no utilizadas. Las galgas son un puente de piedra de trigo, por lo que era capaz de simular cada sin usar calibrador de tensión con dos resistencias de 1K ohm. Para cada galga de tensión no utilizado, que conectado a una resistencia de 1K ohm entre donde se une el cable negro y rojo y otra resistencia de 1K ohm entre donde el cable rojo y blanco sujeto. Peso escala fabricantes utilizarán códigos de colores de cables y calibres, por lo que es necesario controlar la galga extensométrica utilice un ohmímetro y ajustar el valor de la resistencia y conexiones según sea necesario.

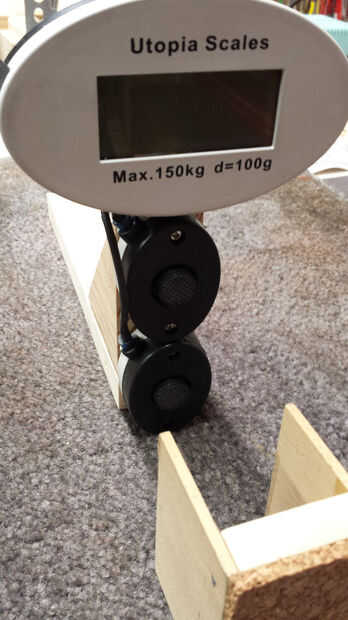

La pantalla digital se une a la parada del cabezal con un soporte de aluminio. Las dos galgas están pegadas en el frente de la parada del cabezal utilizando la cinta de doble cara que se utilizó en la escala original. La razón para usar las dos galgas apiladas uno encima del otro es para tener en cuenta la diferencia de altura de la acción principal en guitarras acústicas v.s.. Las diapositivas de dispositivo protector de madera pequeña U forma sobre la parte delantera de la cabeza parada. Su objetivo es amortiguar el cabezal de guitarra con la superficie de corcho, así como distribuir la fuerza a dos galgas extensométricas.
