Sin ataduras discurso diálogo con MOVI el Rasberry PI (2 / 6 paso)

Paso 2: cableado

• Rasberry PI
  • (OPCIONAL) Coloque su Rasberry PI en la protoboard. Yo uso dos clavijas de empuje para fijarlo.
  • Conectar mouse, teclado y monitor a su Rasberry PI, así como la fuente de alimentación (no encienda la fuente de alimentación aún)

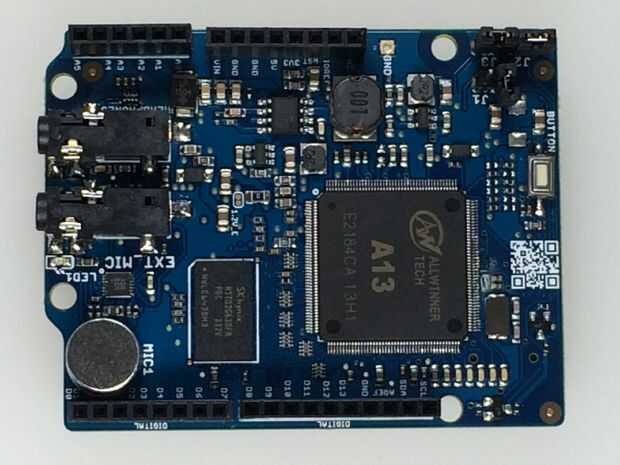

• MOVI
  1. (OPCIONAL) MOVI de lugar en el protoboard por empujando en él pero asegurándose de que usted demandar dos sección (inconexos) diferente para cada lado de las clavijas de encabezado por lo que hay no hay cortocircuitos.
  2. Conecte los altavoces a la salida de auriculares de MOVI.
  3. Conecte la segunda fuente de alimentación (aquí utilizar 4 baterías AA) a MOVI usando dos cables de puente. Conecte el positivo rojo (+) al VIN y el negro negativo (-) a tierra. no encienda la fuente de alimentación todavía.

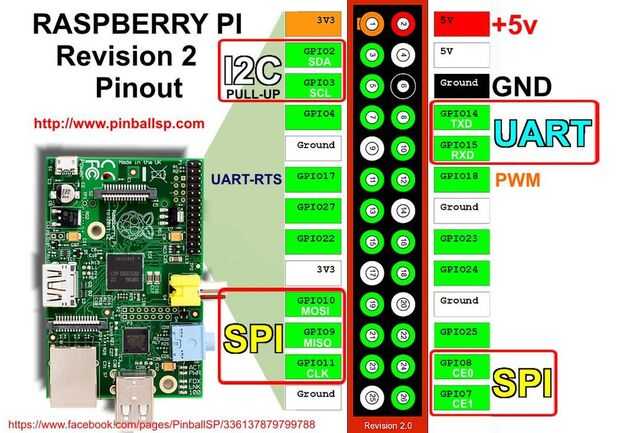

• MOVI <> – Rasberry PI
  Conectar lo siguiente usando cables de puente:
  1. Rasberry PI GPIO Pin 1 (3.3V) al jefe del IOREF de MOVI
  2. Rasberry PI GPIO Pin 6 (GND) al segundo jefe del GND del MOVI
  3. Rasberry PI GPIO Pin 10 (GPIO15) al jefe de D10 (TX) de MOVI
  4. Rasberry PI GPIO Pin 8 (GPIO14) al jefe del D11 (RX) de MOVI
• Rasberry PI -> LED
  1. Para este Instructable, conecte la clavija más larga de un LED al pin GPIO de Rasberry PI 12 (GPIO18)
  2. y el más corto del LED a Rasberry PI GPIO pin14 (GND)

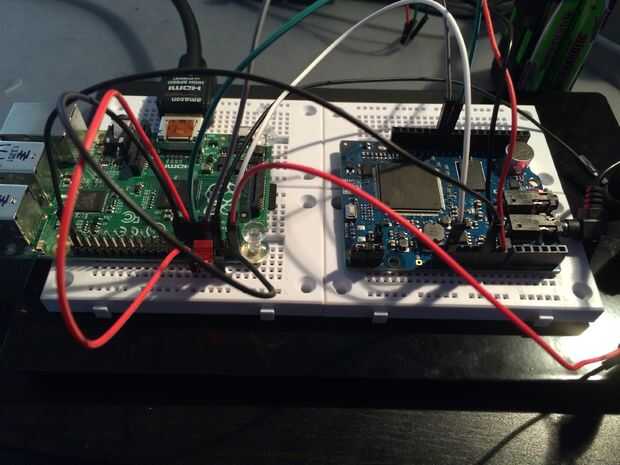

Una vez terminado, con todos los cables, comprobar que todo se ve como en la imagen y conectar la fuente de alimentación para el Rasberry PI y luego MOVI. Ambos dispositivos deben arrancar como normal. Si ese no es el caso, desconecte la alimentación inmediatamente y comprobar.
