Paso 1: Reunir los materiales y revisión Plan
Alicates de punta
Cortadores de alambre y pinzas
Destornillador
Soldadura de hierro
Multímetro
Materiales:
Salida de profundo del metal 4 caja y tapa

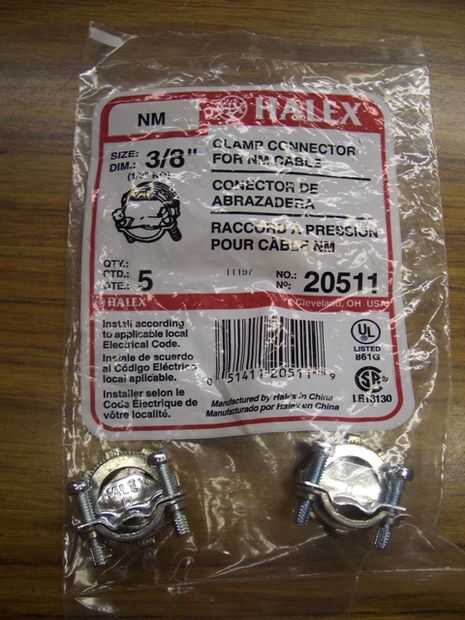

Abrazaderas para cables
Dos salidas de 15Amp
Cuatro relés de 5v 10A (como 843155 de Jameco)
Un ULN2803A (como 34315 de Jameco)
A 5 voltios, 500 mA fuente (como el 164101 de Jameco)
Una longitud de cable de 5 conductores (yo usé cable Cat5)
Corriente doméstica nominal cable con un conector de tres clavijas macho en un extremo.
Soldadura y el alambre vario

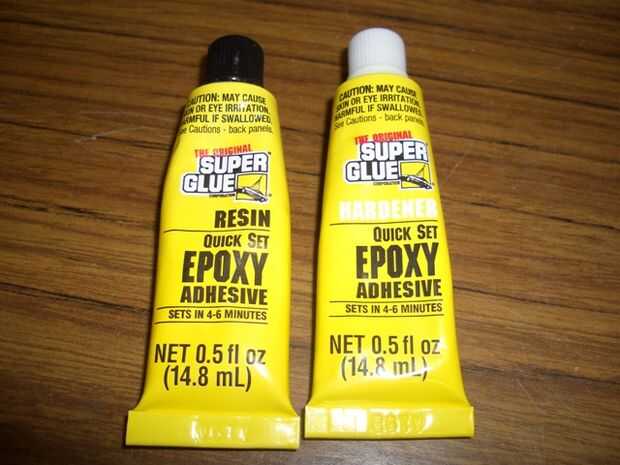

epoxy de 5 minutos
Tuerca para alambre
Teoría de la operación:
El flujo de electricidad a cada salida de una caja actual hogar de cuatro-salida se controla mediante las señales de nivel TTL (como las clavijas de salida de un Arduino). Cinco hilos están conectados de la Arduino a la caja de salida, cuatro alambres está conectados con cuatro clavijas de salida del Arduino y el quinto con conector de tierra de Arduino. Un separado 5 voltios-fuente se utiliza para alimentar la caja de salida (las bobinas de activación relé salida caja consumirá casi 500 miliamperios y una verruga de la pared separado se utiliza aquí para no tensionar la fuente de alimentación de Arduino). El control TTL líneas se conectan a las entradas del ULN2803A que puede manejar las necesidades actuales de la bobina de relé y también contiene diodos para administrar de forma segura la espalda EMF producen por las bobinas de relé apagado.

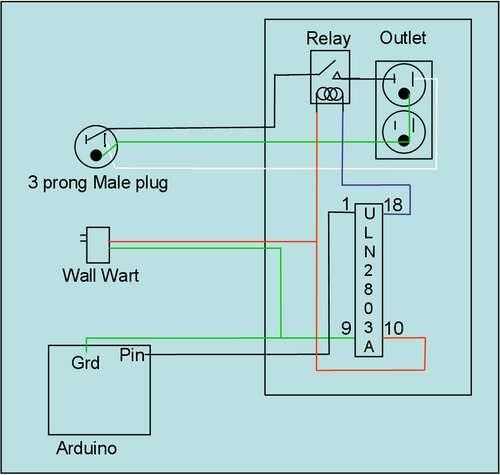

Nota: para simplificar el esquema sólo muestra una conexión de salida única. Repita los cables para los otros tres relais y otros puntos de venta, utilizando ULN2803A Pins 3 y 16, 5 y 14 y 7 y 12.
