Sin embargo otro Arduino 110v regulador de la energía (3 / 7 paso)

Paso 3: La porción de la AC de la caja de enchufe de cableado

En nosotros hogar cables, el cable verde es tierra, el cable blanco es el regreso y el cable negro lleva la energía.

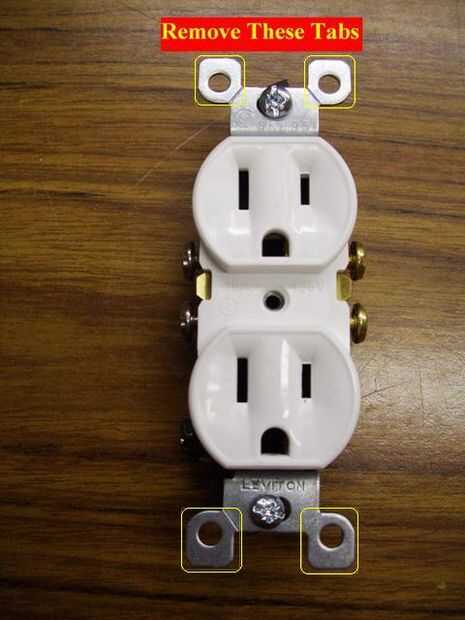

Empiezo por las cuatro lengüetas de metal conectadas a las salidas de interrupción.  Estas fichas se utilizan para garantizar las salidas en un recinto diferente y no se utilizan para la caja de metal.  Las pestañas tienen un pequeño pliegue en ellos que ayuda al usuario a eliminar.  Quitar las 4 lengüetas de cada una de las salidas doblándolas con los alicates de nariz de aguja hasta que se quiebren.

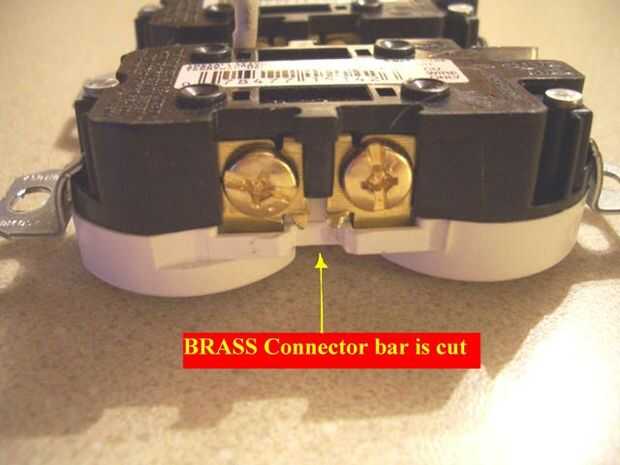

A continuación cortar la barra de conexión en los contactos de color 'oro'.  Este bar permite que la energía fluya en ambas salidas cada vez que un enchufe está conectado y desde nuestro poder de voluntad relés cada uno por separado debemos cortar esta conexión barra o ambos recibirán energía si cada salida está habilitada.

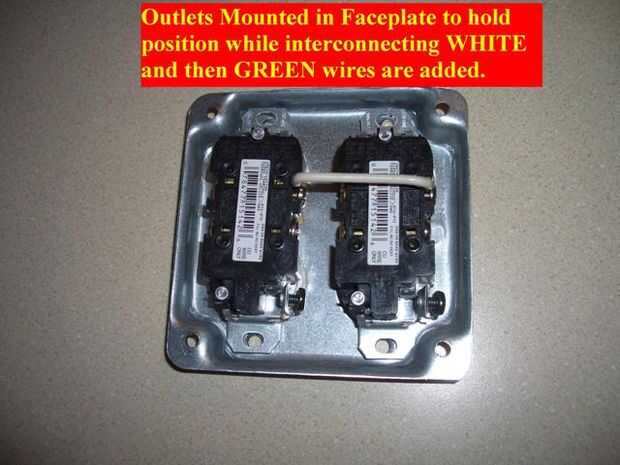

A continuación, agregue un pequeño alambre de conexión de los terminales blancos de las dos salidas juntos.  En mi caso he utilizado un trozo de alambre de cobre sólido calibre 12 cuatro pulgadas.   Hago esto por bandas y fijar el blanco del alambre a uno de los puntos de venta terminales 'plateado', entonces conectar las salidas a la placa frontal de metal tal que el cable blanco es entre las dos salidas.  Esto es los puntos de venta en su posición definitiva para que pueda doblar el cable blanco a la salida de terminal y poder atornillar el cable con el terminal.

A continuación, agregue un pequeño alambre de conectar juntos los terminales de tierra de las dos salidas al igual que para los cables blancos arriba.
