Paso 4: Conexiones del relé de
También puede epoxi el ULN2803A a un área clara en uno de los relés. Asegúrese de recordar la orientación de la pieza para saber que pin es el pin 1, etc..
Asegúrese de esperar hasta que el epoxy esté completamente seca antes de proceder. Esperé 24 horas yo.

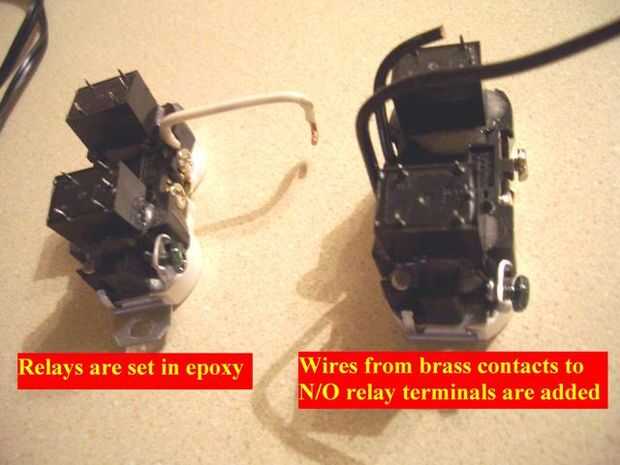

Os adjunto a continuación un cable negro desde normalmente abierto el relé (n ' / o ') pin de salida a los terminales de salida de 'oro'. Lo hice conectando primero el cable a la salida del terminal y doblar el alambre en posición para que el alambre toque el terminal sin la tensión en el cable o la clavija relé, luego el cable con el conector del relé de la soldadura. Utilicé cable sólido de calibre 12 para hacer estas conexiones. Puede utilizar cables de calibre 14 también que debe ser menos rígido y más fácil trabajar con.
A continuación coloque una pieza de 8 pulgadas de alambre negro a cada uno de perno común del relé. Puede epoxy este cable a la caja de salida así como a aliviar la tensión del cable en el perno terminal del relé. Otra vez, espere hasta que el epoxi cura antes de proceder. (Como se puede ver en mis fotos, lanzar la precaución al viento no presentó este alivio de tensión.)
A continuación preparar la caja de metal golpeando a dos del punzón los orificios y la instalación de las abrazaderas de alambre. El enchufe macho de 3 clavijas de alimentación a través de una de las pinzas y coloque el cable de tierra verde al cable de tierra en los enchufes. Ahora Conecte el cable blanco a la otra accesible 'plata' terminal de las salidas. Usando una tuerca para alambre grande conectar los cables de atrás cuatro al cable negro de la clavija 3 plus. (Otra vez no sigo mi propio Consejo como no utilizar una tuerca para cables, soldar los cables juntos y utilizar cinta aislante para envolver mi mess soldierng.)
En este punto puede utilizar una generosa cantidad de cinta aislante para cubrir ningún alambre expuesto que lleva corriente doméstica de AC. Si prefiere no realizar este paso usted puede fácilmente 'mordido' por la electricidad debe el enchufe de 3 terminales Haz conectado mientras no se cierra el cuadro de. Yo no hice esto aquí ya que quería todo lo expuesto por las fotos del proyecto mantener a.
