Paso 5: Conectar los circuitos de lógica

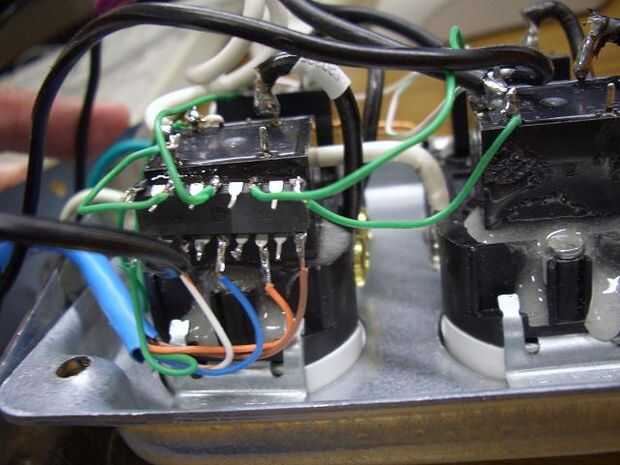

Soldar el cable de tierra de señal y el cable de tierra de la verruga de la pared al pin 9 del ULN2803A.
La soldadura la + 5volts pared alambre de verruga al pin10 del ULN2803A.
Soldar las cuatro señales a los pines 1, 3, 5 y 7 del ULN2803A.
La soldadura de un lado de las bobinas de relé a ULN2803A pin 10 (CC de 5 voltios). Lo hice mediante la ejecución de un solo cable del pin 10 a los relés en serie.
La soldadura del otro lado de cada bobina del relé a los pines 18, 16, 14 y 12...

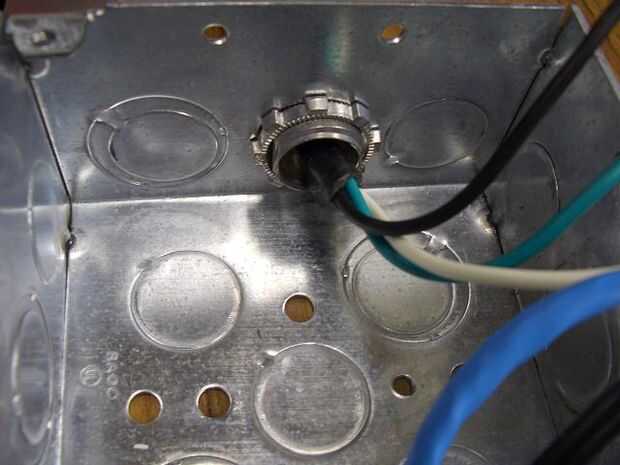

A continuación, conecte los cables de 5 conductor a los pines de Arduino. El cable de tierra debe conectarse la tierra del Arduino. Las cuatro clavijas conectan las clavijas de salida digital del Arduino. Dejando el enchufe de tres clavijas desenchufado, puede conectar en la verruga de la pared en una toma de corriente doméstica y utilizar el programa de Arduino parpadear para probar el circuito y hacer coincidir los cables de control a las salidas. Usted debe ser capaz de escuchar el relé haga clic encendido y apagado cuando el pin de salida 'Centella'.
