Sin embargo otro Arduino 110v regulador de la energía (6 / 7 paso)

Paso 6: Montaje Final

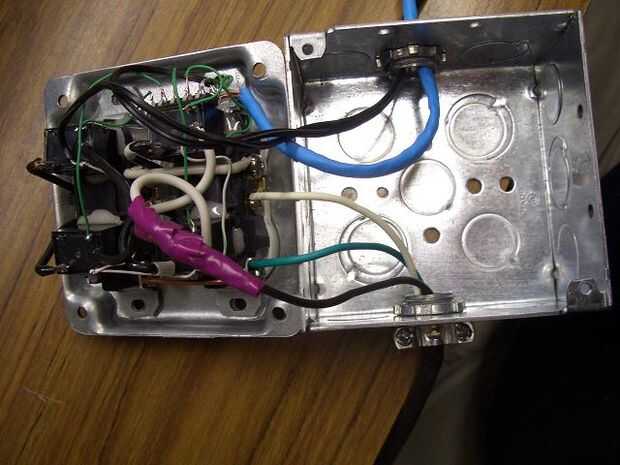

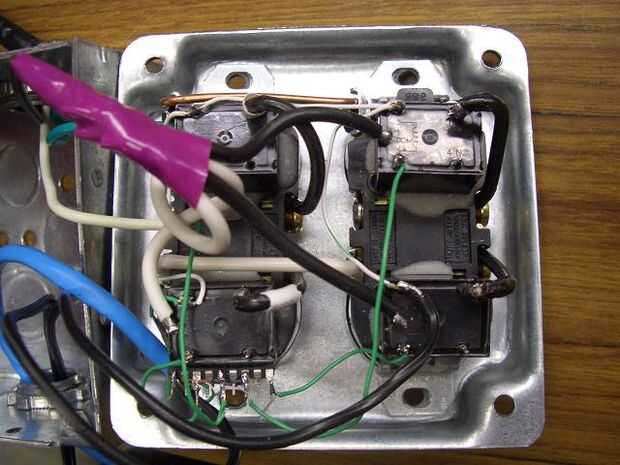

Montar la caja y apriete todas las abrazaderas para cables, etc..

Me gusta usar un ohmímetro para asegurar que no hay ninguna conexión entre los cables de señal y las líneas de CA.  Con el enchufe de 3 terminales desconectado, conecte un ohmímetro a uno de los tres dientes y asegurar no tiene ninguna conexión con cualquiera de las señales de control y de la tierra en dos Estados del relé (es decir, todos los relés desactivados y todos los relés activados).  Repita para las otras dos clavijas del conector de tres clavijas.  Compruebe también que no hay conectividad entre los cables del conector de tres clavijas.  Si todos los cheques que usted deberían estar listos para una prueba en vivo.

Enchufe el conector de tres clavijas en cableado de la casa y accionar los relés.  Si conoces el clic familiar de relés y no humo fue liberado y ninguna chispa fueron generado y buen trato.  Ahora puede conectar cuatro dispositivos electrónicos en las salidas y prueba para asegurarse de que cada uno puede ser controlado individualmente.

Demo video en: http://www.youtube.com/watch?v=jNFfdMJ17v4
