Sin embargo, otro juego de Pong con Arduino Uno

he hecho un juego de Pong antes con una matriz de LED 8 x 8 y este es un proyecto para mí saber acerca de pantalla PCD8544 que también fue utilizado en los teléfonos celulares Nokia 5110.


Aquí es lo que necesitaba en este proyecto:

-Arduino Uno
-Pantalla LCD PCD8544 (conocido como pantalla de Nokia 5110) y la hoja de datos si se ha preguntado qué hace el pin 8 de http://www.sparkfun.com/datasheets/LCD/Monochrome/Nokia5110.pdf
-2 x potenciometro de 5KOhm
-Un protoboard
-Un manojo de cables de puente

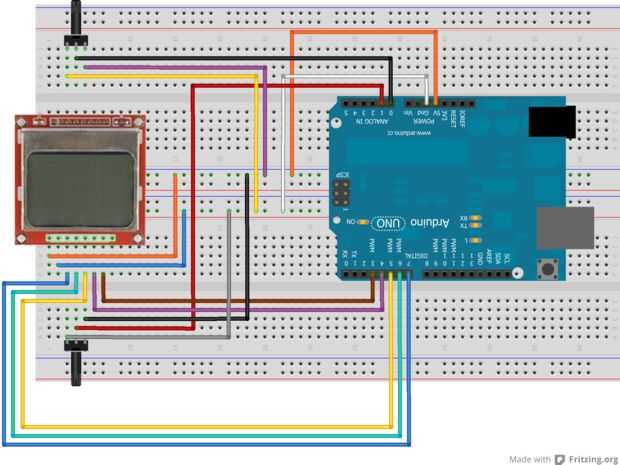

Si tienes todo esto, es sólo una cuestión de hacer el cableado correcto y escribir el código. Pero no debería sentir frustrado porque el esquema y el código fuente de cableado también se incluye en este instructable.

Es mi primera experiencia de Fritzing y estoy seguro de que hay algunos errores en el esquema. Si ves alguno, me avisan por favor.

Puede bifurcar el código fuente de Arduino aquí: https://github.com/monur/Arduino-Uno-PCD8544-Pong

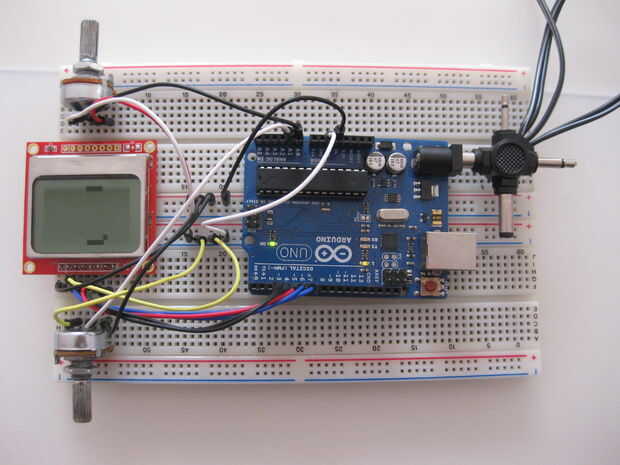

Realizar las conexiones, cargar el código y empezar a jugar. Se pueden ajustar algunas opciones de juegos de azar en el código.

PD: El pin 8 es activar las luces traseras. Conectar a 5V y ver el viejo estilo que Nokia brilla.

Etiquetas: Arduino, Juego, Electrónica, Pong, Nokia5110
