Sin embargo otro PipBoy 3000! (La marca "K") Un trabajo en progreso (2 / 5 paso)

Paso 2: Herramientas y piezas necesarias:

Si todavía no lo has hecho, debe probablemente leer todos el PipBoy instructables otros primero!

dragonator de instructable es aquí:

mkarvonen es aquí:

y sabas 1080 tiene una versión aquí:

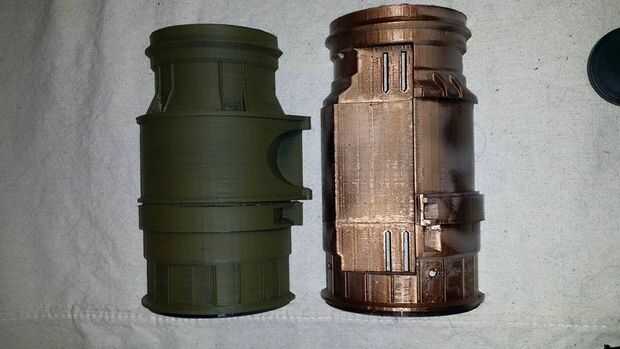

Todos ellos tienen una cosa en común, lo primero que necesitarás es un caso impreso 3D adecuado! Mina compré en Etsy antes mkarvonen publicó su versión, por lo tanto, el mío es demasiado pequeña como para caber mi brazo! :-( Usted sería muy por delante del juego para medir tu antebrazo y modificar su modelo para caber!

En cualquier caso, una vez que un caso usted necesitará limpiar el exceso intermitente desde el proceso de impresión y abrir las ranuras y lengüetas para conseguir un buen press-fit antes de pintar. (Una Dremel con una broca gruesa en una velocidad lenta funciona bien para esto) He optado por un color de bronce en lugar de la verde verde oliva.

Así que aquí está una lista de las herramientas y piezas necesarias:

Herramientas:

Multímetro

"Puentes" de alambre / conduce

Varias resistencias

Dremel - varios pedacitos

Soldador/soldadura

Cinta aislante

Destornilladores de punta Phillips

Pinzas de punta de aguja

Tijeras para alambre

Solo filo navaja (como el utilizado en cuchillas)

5 x 7 cm prototipo bricolaje papel PCB Universal Board

Papel de lija

archivos pequeños, redondos y planos

pintura (puede que tenga una cartilla si no usa una pintura plástica específica, ver pulg del dragonator para consejos sobre pintura/envejecimiento)

pegamento (usé un gel "superglue", un pegamento pistola de pegamento caliente puede funcionar igual de bien)

Tornillos autorroscantes pequeños surtidos

Partes:

Caso 3D impreso (ver arriba)

Velcro

Bandas elásticas y "hebillas del chaleco" para sujetar la parte superior la mitad de mi antebrazo

Aguja & hilo

Memoria de base-

(1) B modelo de Pi2 frambuesas (1GB) 900Mhz

(1) Sandisk 32Gb Class10 tarjeta MicroSD

Entradas de controles-

(1) 1P6T-1 poste Selector interruptor rotativo de 6 tiro #{interruptor debe determinar la función acceso GPS/inventario, etc.}

(3)-LED montado sobre Micro-interruptor amarillo {vea el paso #4}

#{LED-interruptor de presión debe A.Light LED b. de otro LED Si enciende. C.Select que pantalla de 1P6T para mostrar (ABC)}

(1)-Dial de rueda montado en maceta #{disco funcione como rueda de desplazamiento en listas, Zoom in/out en mapas} #{Total de 6 * 3 (18) pantallas +}

(1) iPazzport 2.4GHz Mini teclado-control remoto-touchpad mouse

Sensores y módulos-

(1)-Adafruit GPS Ultimate Breakout #{GPS, altitud, velocidad, rumbo, etc.}

(1) - Kootek GY - 521 MPU6050 3Axis #{3Axis analógico giro/inclinación/acelerómetro}

(1)-Adafruit BMP180 barométrica #{temperatura, presión, altitud ambiente sensor}

(1)-módulo de la cámara de 5 megapíxeles #{PiCamera con OPC 12" flexcable}

(1) - Edimax EW - 7811Un #{150Mbs 11n adaptador USB de Wi-Fi (¡ interferir entre w?)

(1)-tarjetas USB Bluetooth #{Adaper de Bluetooth 4.0 de bajo consumo de energía USB}

Salidas-

(1) - 4.3" TFT LCD monitor #{4.3" Diagonal del 16:9 9-24vDC 2w máximo consumir 75 ohmios compuesto}

(1)-amplificador de potencia de MiniDigital de 5v de PAM8403

(2) - 30mm 2800Hz altavoces de 8 ohmios 1w

Potencia-

(1)-XTPower LiPo 10000mAh/17Wh #{salida 2 * USB5v/2100mA & 9-12v (cambiable) 2000 mA}

(1) PNY T5200 León #{salida 5v 2100mA (si es necesario)
