Sin embargo otro PipBoy 3000! (La marca "K") Un trabajo en progreso (4 / 5 paso)

Paso 4: Montaje de micro LED

Miré a las versiones anteriores no parecen responder a este problema, así que aquí está la chapuza que se me ocurrió.

Coloque el montaje de pequeño panel que su LED, ocupando un pequeño archivo o algo similar cuidadosamente abierta 3 agujeros para que los LEDs pueden ir casi enteramente en los orificios sinatravesando todo el camino. Básicamente quiere a sentarse casi al ras con el borde interno de la parte, dejar de lado el LED.

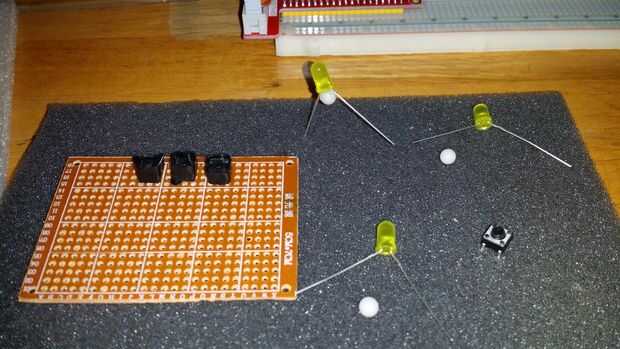

Tomar tus 3 microinterruptores y uso de finas tiras de cinta aislante de envuelven para que la placa metálica en la parte superior está aislada de todo lo que puede tocar a los lados. Entonces temporalmente montaje a la placa PCB de prototipos papel, preste atención a que las piernas son "ligadas" te vas a quererles todos estar orientadas en la misma dirección para facilitar el cableado más adelante y el espacio como cerrar como sea posible para que coincida con el patrón de agujeros para los LEDs, encontró saltándose una fila de agujeros entre cada interruptor para alinear mejor , que dejar de lado.

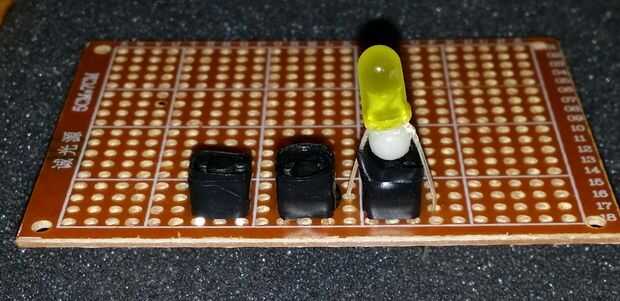

Tomar tus LEDs. Necesita algo pequeño y no conductores para montar en la parte inferior de ellos para activar los interruptores, tuve suerte de encontrar que algunas pequeñas cuentas de plástico de un cajón roto deslice sobre el tamaño de un BB para usar. Empujar hasta la base del LED que se separa las piernas conduce uniformemente. Pegar con cuidado las cuentas (lo que sea) en su lugar a la base del LED. Ahora, cuidadosamente usando sus alicates de punta de aguja enderece las piernas de LEDs que van más allá de los bordes de su microinterruptores y a través de uno de los agujeros en fila ha saltado. Otra vez, asegurándose de que la orientación es la misma hará más fácil soldar su cableado más tarde, como elegir los agujeros que están en diagonales de uno a en lugar de directamente frente a la unos a otros.

{Si no había de suerte con estos granos plásticos que planeaba sobre el uso de pequeñas secciones de tubo de plástico desde el interior de un bolígrafo, pero creo que los granos será mucho más Clemente en términos de activación del micro, que no requiere una alineación exacta}.

Más adelante a añadir las resistencias, la soldadura de las piezas en su lugar y recortar el PCB {por eso fuimos con papel/baquelita PCB en lugar de fibra de vidrio! ;-)} hacia abajo para que quepan en la cavidad de montaje de panel.
