Sin embargo otro remolque de bicicleta (4 / 6 paso)

Paso 4: Enganche (lado del acoplado)

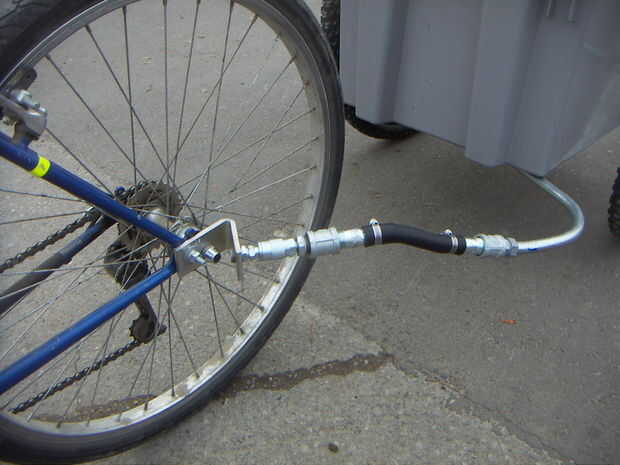

Como se mencionó anteriormente, el enganche tiene que conectar a la rueda trasera en un ángulo (~ 45 grados), para permitir dar vuelta y tienen así un elemento flexible.

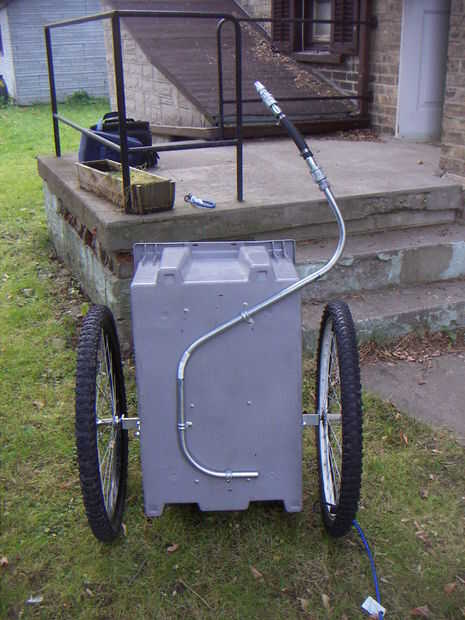

La estructura básica del enganche es 1/2" conduit eléctrico EMT; usted necesita hacer tres curvas. Encuentra o pide prestado un doblador de la EMT para hacer esto, tengo dudas si se pueden hacer que estas curvas trabajar a mano. Primero un ángulo recto en la parte inferior, para "enganchar" la conexión en la estructura. Entonces 45 grados de la curva, para ponerla en un ángulo y otra 90, volver a la rueda.

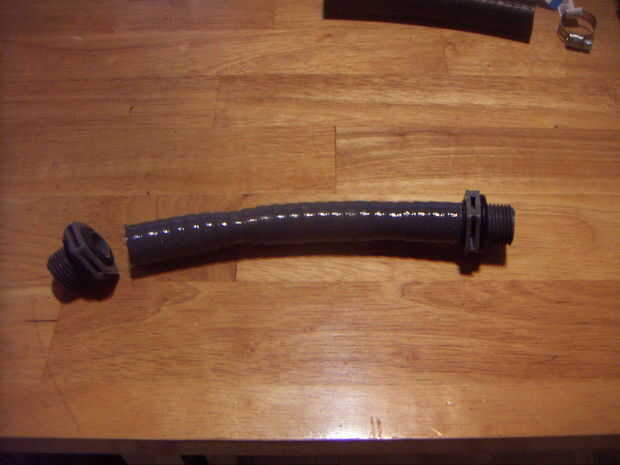

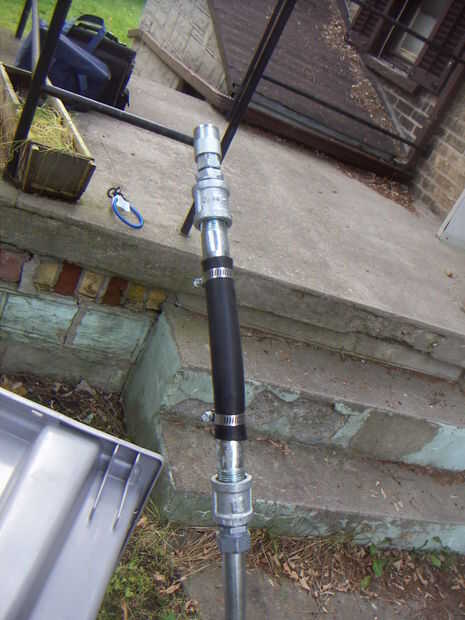

Entonces es la complicación de la conexión de acoplamiento flexible. Solución #1 era utilizar un conducto eléctrico flexible con los extremos roscados de plástico. Sin embargo, esta solución podría resultar en su remolque continuando por la calle en su dirección original de recorrido después de hacer un giro. Me preguntan cómo sé. Así que solución #2, desde el conducto a la rueda, se hace de:

-Estanca acoplador de EMT de 1/2"(es un accesorio de compresión, así que cuando usted crunch abajo, permanecerá unido mejor que un acoplamiento de tornillo de fijación estándar EMT)
-1/2" NPT galvanizado acoplamiento

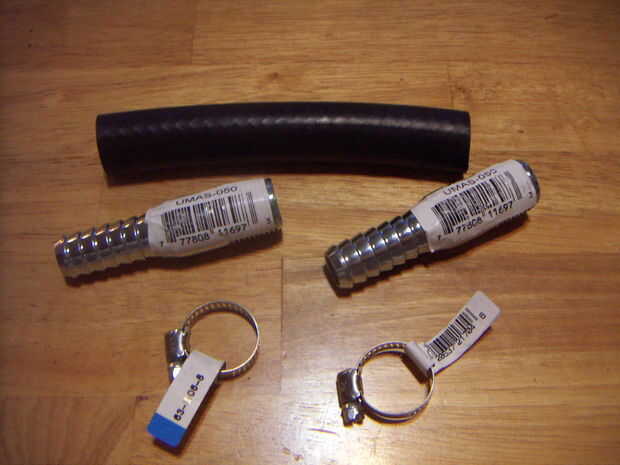

-1/2" rosca macho NPT x accesorio de lengüeta de la manguera
-tubo de goma, con refuerzo de fibra; atado con las abrazaderas de manguera
-1/2" rosca macho NPT x accesorio de lengüeta de la manguera
-1/2" NPT galvanizado acoplamiento
-1/2" NPT x 3/8 Buje NPT (reductor del tamaño)
-3/8" NPT manguera quick connect (la parte pesada, con el hardware)

Sin embargo, después de tomar hacia fuera para un paseo, he encontrado algunos problemas. El tubo es lo suficientemente flexible como para que si el remolque está cargado, la conexión se combe en el frente. También, Obtén mucha de la acción de vaivén cuando estás pedaleando por la calle--surge hacia adelante y hacia atrás, dándole la sensación de ser un títere y titiritero al mismo tiempo.

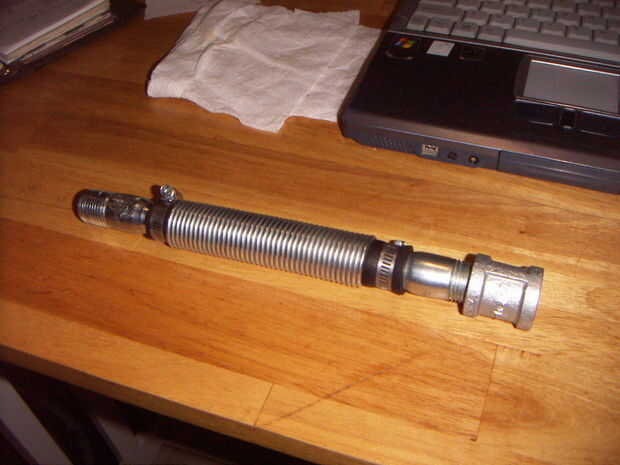

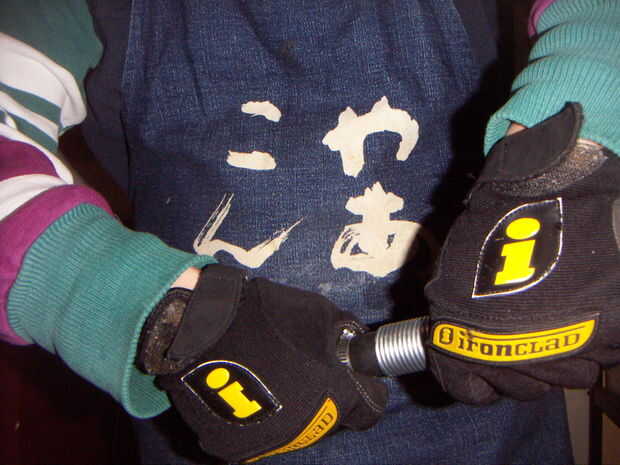

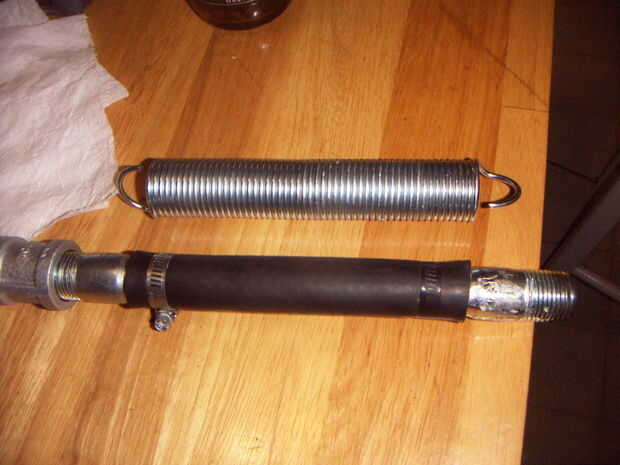

Para solucionar esto, he añadido un muelle en espiral envuelto alrededor del tubo de goma, para rigidizar por. Esto requirió algunos desmontaje, guantes y una amplia oferta de lenguaje obsceno. Era un ajuste apretado, así que terminé pegando el tubo en el congelador, para facilitar la ram los pedazos juntos. No es una gran solución, pero definitivamente reduce los dos problemas mencionados anteriormente.
