Sin escobillas motor eléctrico de CC (con sensor hall) (2 / 8 paso)

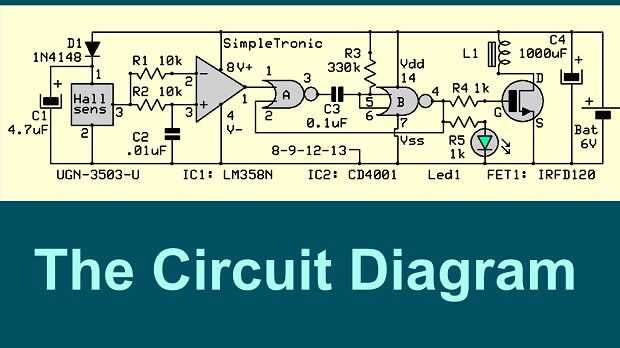

Paso 2: Diagrama del circuito y componentes principales

Sensor: Sensor de hall UGN 3503-U

IC1: LM358N (dual OP amp)

IC2: CD4001 (quad NOR gate)

FET1: IRFD120 (mosfet de potencia canal N)

Este circuito es el mismo que utilicé en mi anterior post "péndulo magnético" . Para obtener más información, ver post.
