Paso 1: El hack sin herramientas

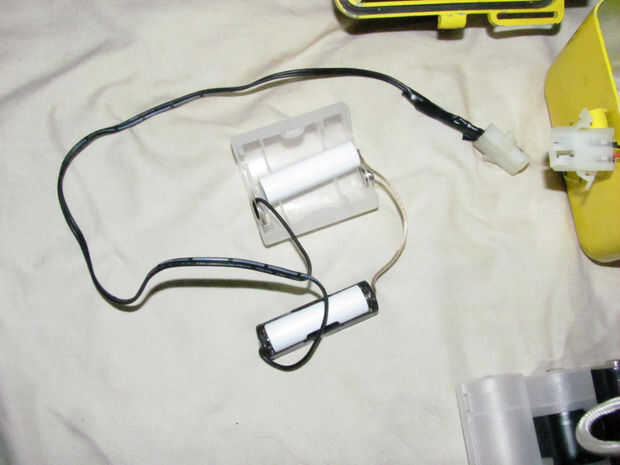

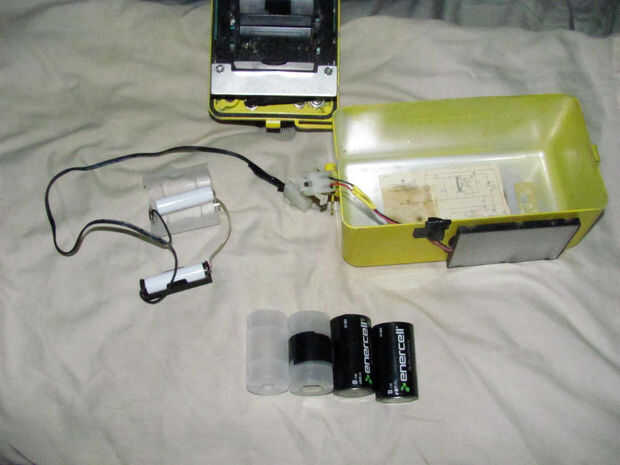

Yo quería algo simple y fuera de la plataforma para mantener un 6B de Lionel cargada sin tener que llevar un cargador separado. Radio Shack vende 4, 5V y 6v mini células solares. El 6B de Lionel funciona con 3V. Sin algún limitador de voltaje simple sería muy fácil sobre cargar las baterías elegidas o destruir al Lionel sí mismo. Estas unidades son 50 años de edad y frágiles como es, por lo que esto debe ser a prueba de idiota. Los 2 AA 3.2v pilas de litio hierro fosfato están conectados en serie, pero sólo uno se inserta en el receptáculo de la pila de Lionel. La otra es insertada en un soporte de celular AA y grabada bajo el soporte de la batería para mantener la forma. El segundo AA-adaptador de celular D se convierte en una célula ficticia por lo interior de cableado.
Colocó sobre el uso de un panel mini 6v de Radio Shack. precio normal $7 en la tienda.
https://www.RadioShack.com/RadioShack-0-5W-solar-p...
2 de estos AA tamaño 3.2v litio recargable células en línea solamente. La que se muestra arriba fueron comprados de eBay a granel porque utilizarlas para otras cosas.
https://www.RadioShack.com/Dantona-3-2v-600mah-LIF...
1 de estos portapilas AA.
https://www.RadioShack.com/RadioShack-AA-Battery-h...
2 de estos AA a D celulares adaptadores. Radio Shack, pero en línea solamente. Estos están disponibles de eBay China por menos si estás dispuesto a esperar. Los que se muestran arriba son de Ebay. Yo ya los tenia.
https://www.RadioShack.com/Lenmar-d-Shell-AA-Batte...
Algunos cinta de espuma 2 caras para fijar el soporte de AA a la parte inferior del soporte de la batería de Lionel y para fijar la célula solar al lado de la base de Lionel enfrente de la fuente de verificación.
https://www.RadioShack.com/3-4-Double-sided-foam-t...
Un diodo de barrera schottky para evitar que las baterías de una descarga en el panel de luz tenue. Pongo mi diodo en el lado del paquete de batería. Diodos de Schottky tienen una caída de voltaje delantero baja. El panel pondrá más de 6v en sol directo, pero tiene salida se desvanece un poco al calor, para obtener cerca de 3v para cada celda se va a necesitar toda la tensión del panel usted puede conseguir. Un Lionel funcionará correctamente con 2.5v según el folleto que viene con la unidad. El folleto recomienda cambiar las baterías cuando llegan a 1.25v cada. NiCad y NiMH células operan a 1.2v cada una, por eso no son una buena opción para un CDV. He operado este Lionel 3 células de NiMH en serie solo para ver si era posible y funcionó correctamente pero cargada una NiMH 3 celdas tendrían más 4.3v Undercharging un LiFePO4 célula no hace ningún daño.
https://www.RadioShack.com/nte573-60V-5-amp-SCHOTT...
Cada uno de ellos desconecta macho-hembra polarizada, uno para el panel y otro para las pilas. Esto permite que la base de Lionel a totalmente anularse sin quitar el panel.
https://www.RadioShack.com/RadioShack-2-Position-f...
https://www.RadioShack.com/2-Position-Male-interlo...
Cinta aislante evita que corte los cables que salen del panel solar y envuelto alrededor de una AA adaptador D la marca como un maniquí. Yo también con cinta adhesiva la batería Lionel C-clip para que no muerda y corta las células alcalinas normales cuando se utilizan.
